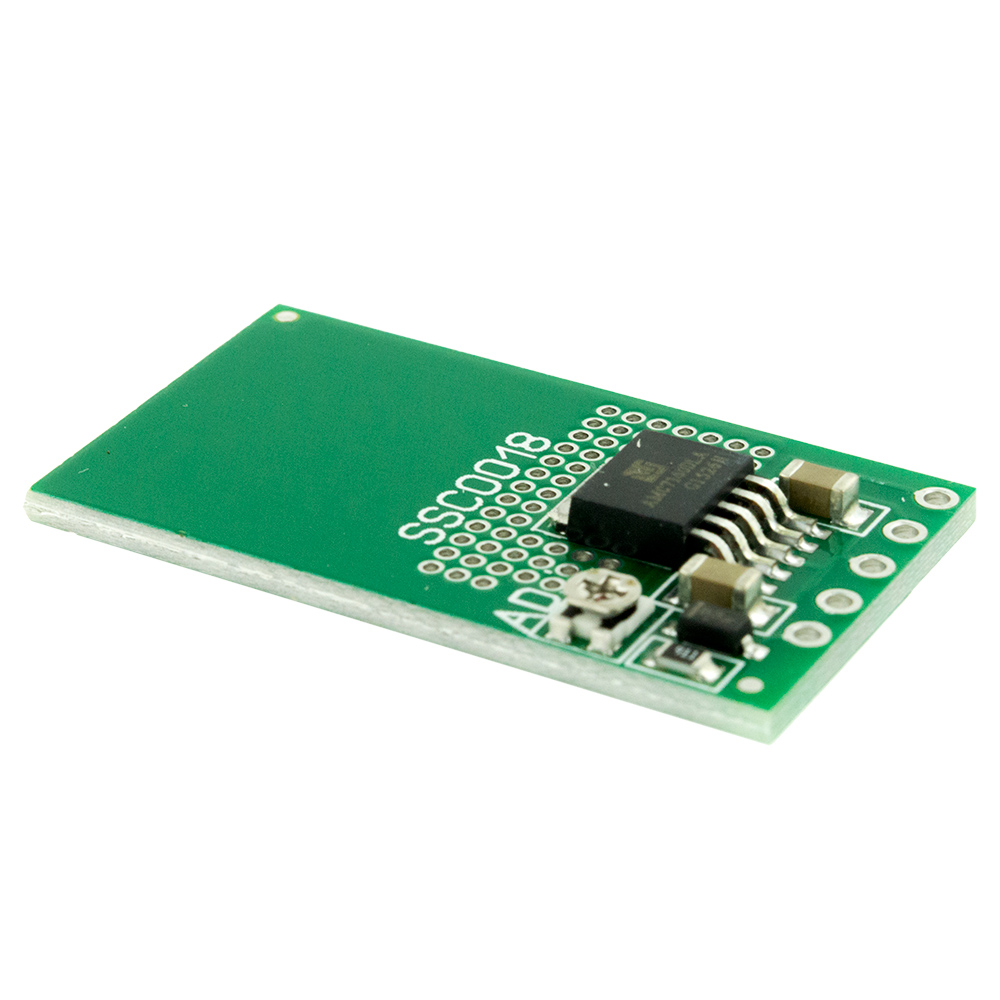

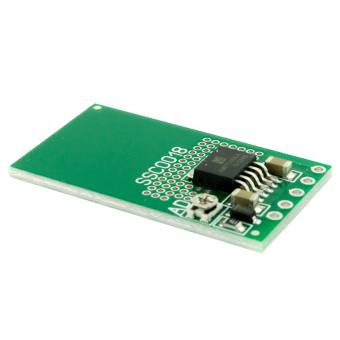

SSC0018 - Регулируемый стабилизатор тока 20..600мА
Гарантированное качество
Гарантированное качество и технические параметры
Немецкое оборудование
Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
Визуальный контроль
Визуальный контроль гарантирует отсутствие внешних дефектов
Русская техподдержка
Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
- Описание
- Отзывы
- Задать вопрос
- ОЕМ-поставки
-

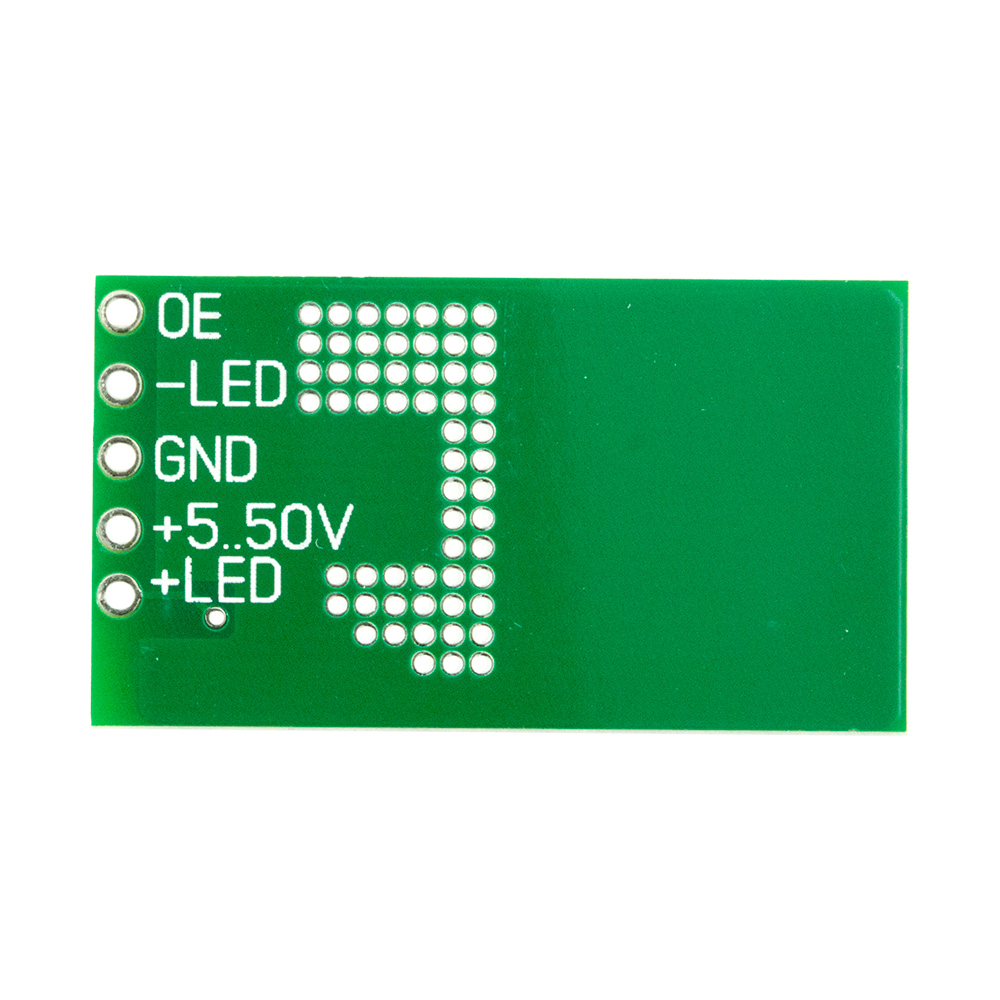

Драйвер предназначен для питания светодиода или группы светодиодов стабилизированным током 20..600мА. Выходной ток модуля настраивается подстроечным резистором "ADJ". Часть платы выполняет роль теплоотвода, если позволяет температурный режим, то эта часть платы модуля может быть удалена по линии отверстий. В режимах, которые приводят к нагреву выше 70С°, к модулю необходимо приклеить суперклеем радиатор (до линии отверстий). Чем выше выходной ток и напряжение падения на модуле, тем выше его нагрев. Подключение контакта "OE" к контакту "GND" переводит модуль в ждущий режим (выходной ток отключен). Модуль может использоваться для заряда аккумуляторов стабилизированным током, при этом нужно самостоятельно отслеживать окончание заряда. Модуль реализован на специализированной микросхеме AMC7140.
Технические характеристики

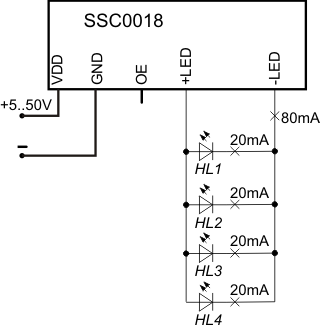

Параметр Значение Напряжение питания 5..50В Выходной ток 20..600мА Защита от переполюсовки есть Защита от перегрева есть Ждущий режим есть Габаритные размеры, мм 36x20,5х4 Включение группы светодиодов параллельно

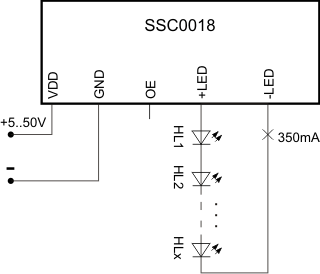

Включение группы светодиодов последовательно

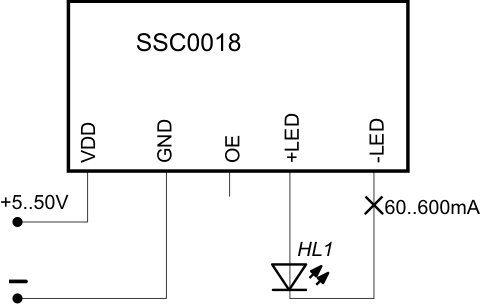

Включение мощного светодиода

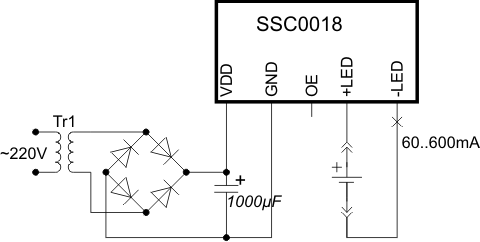

Заряд аккумулятора/аккумуляторов
