SEM0010M-48PA - отладочная плата Evolution light на ATmega48PA-AU

RUB 403

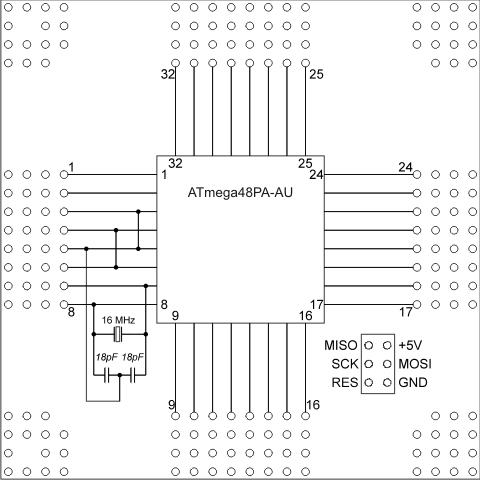

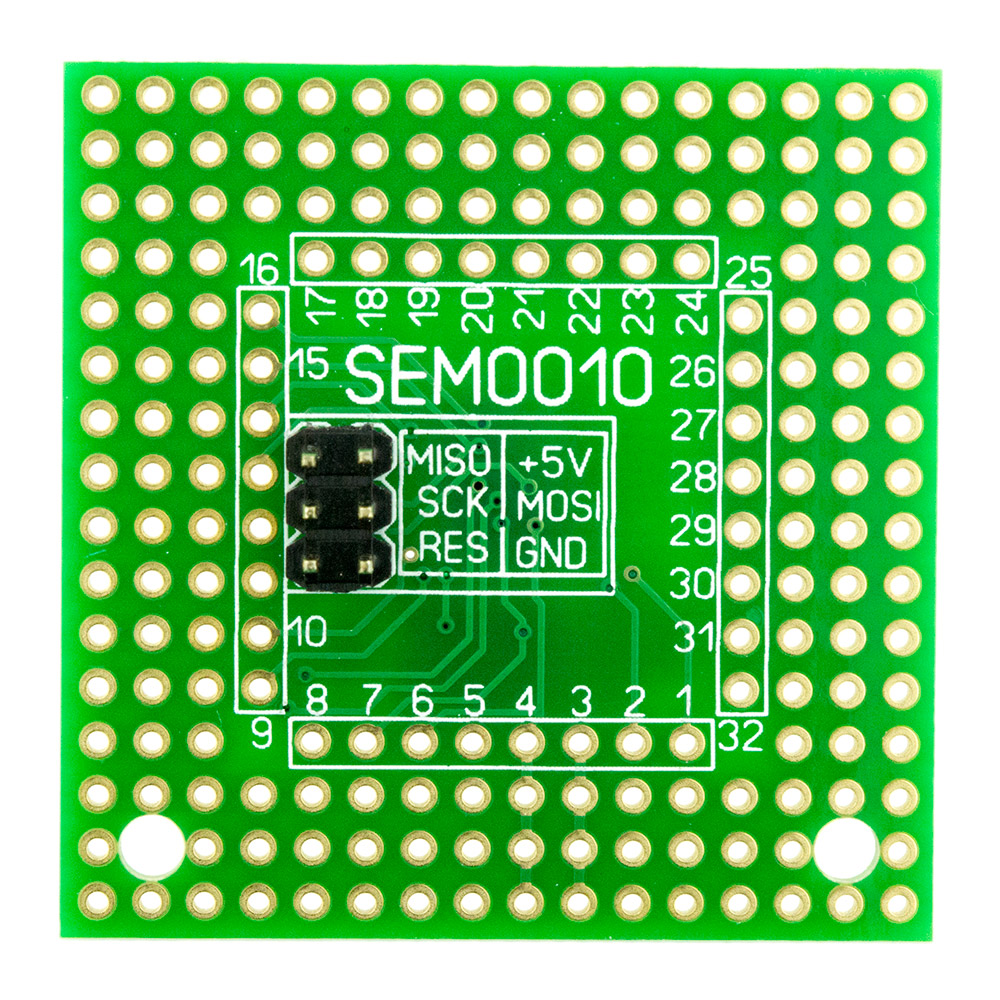

Модуль Evolution light на базе микроконтроллера ATmega48PA-AU. ATmega48PA-AU - Up to 20 MIPS Throughput at 20 MHz - On-chip 2-cycle Multiplier - 4K Bytes of In-System Self-Programmable Flash program memory - 256 Bytes EEPROM - 512 Bytes Internal SRAM Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое Вы сможете получить, развив модуль до нужного Вам. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессиональным разработчикам в серийных устройствах. Модули из серии SEM0010 (кодовое название "Evolution light") содержат контроллер, кварцевый резонатор 16Mhz + 2 конденсатора 18pF, макетное поле из контактных металлизированных точек диаметром 0,9мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу. При необходимости, часть макетного поля может быть легко удалена пассатижами или ножницами по металлу. Установленный контроллер, в отличие от его модификации в DIP-корпусе, имеет дополнительный вход ADC7. На плате модуля SEM0010, в отличие от серии SEM0007, не установлен интегральный стабилизатор напряжения, что позволяет использовать модуль в схемах с напряжениями менее 5В, а также схемах с использованием LDO-стабилизатора и схемах с питанием от батареек, и микропотреблением. Каждый вывод контроллера выведен на соответствующую точку в центре макетного поля, и пронумерован от 1 до 32 соответственно номеру вывода контроллера в TQFP-корпусе. Макетное поле SEM0010M-48PA состоит из 184 контактных точек. Микроконтроллер ATmega48PA-AU - это обновленный контроллер, отличающийся от своего предшественника ATmega48P более низким энергопотреблением. По частотным параметрам перекрывает оба старых контроллера ATmega48P-20AU и ATmega48PV-10AU Параметр Значение Напряжение питания 1,8..5,5V Максимальная тактовая частота при напряжении питания   1,8..5,5V  0..4MHz 2,7..5,5V  0..10MHz 4,5..5,5V  0..20MHz  Температурный диапазон от -40°C до 85°C  Производительность  20MIPS при 20MHz  Флеш память программ  4Kbytes Энергонезависимая память данных 256Bytes Оперативная память 512Bytes Ток потребления в активном режиме при 1MHz, 1,8V 0,2mA Внимание: Модуль не имеет защиты от переполюсовки! Модуль не имеет встроенного стабилизатора напряжения! Нумерация выводов на плате модуля соответствует нумерации выводов контроллера в TQFP-корпусе! Габаритные размеры Схема Ссылки по теме: Описание (35Мб) Статья Evolution - начало. (Первые шаги в освоении программирования микроконтроллеров.)
