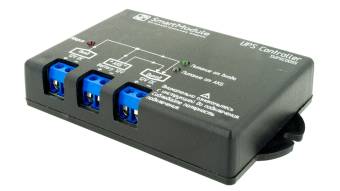

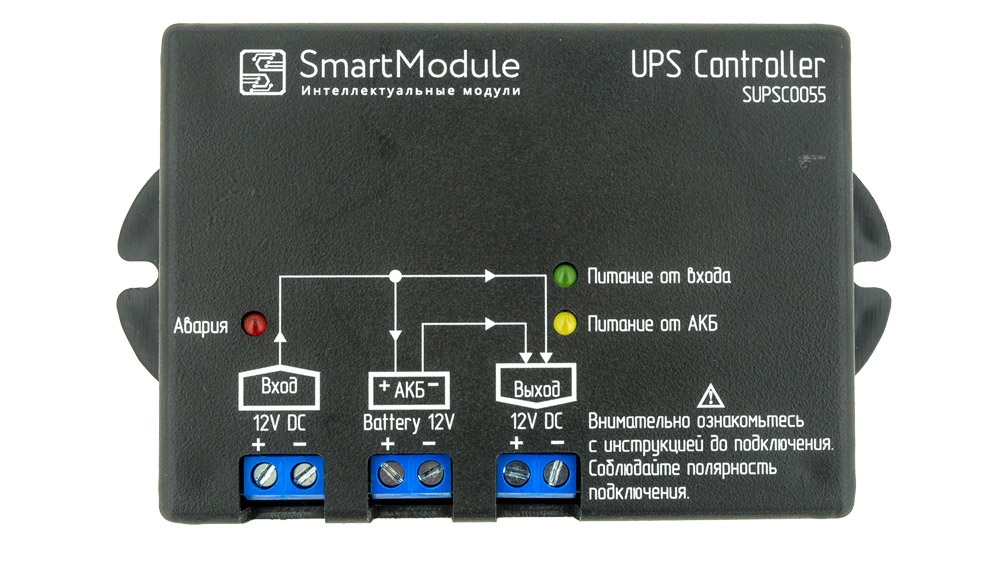

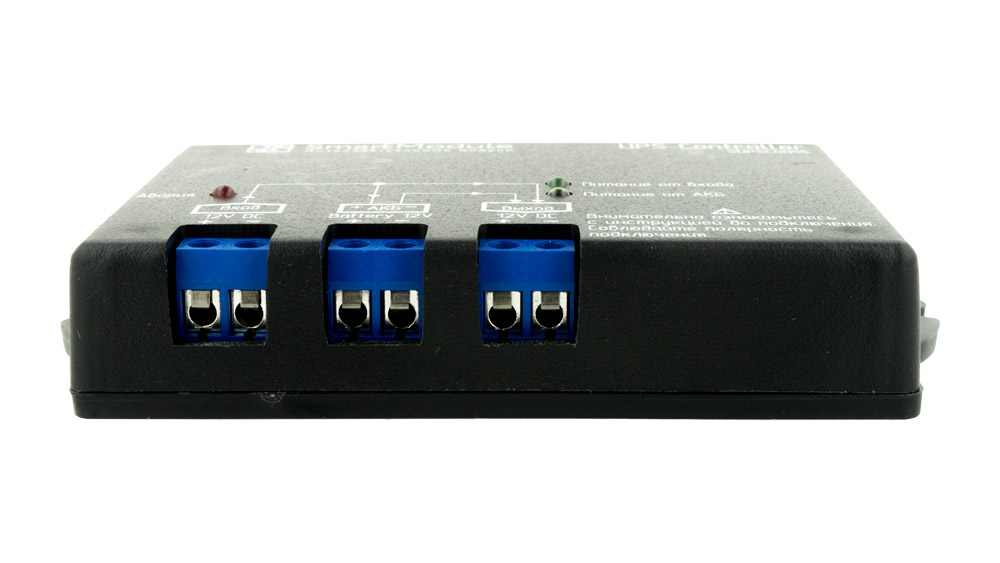

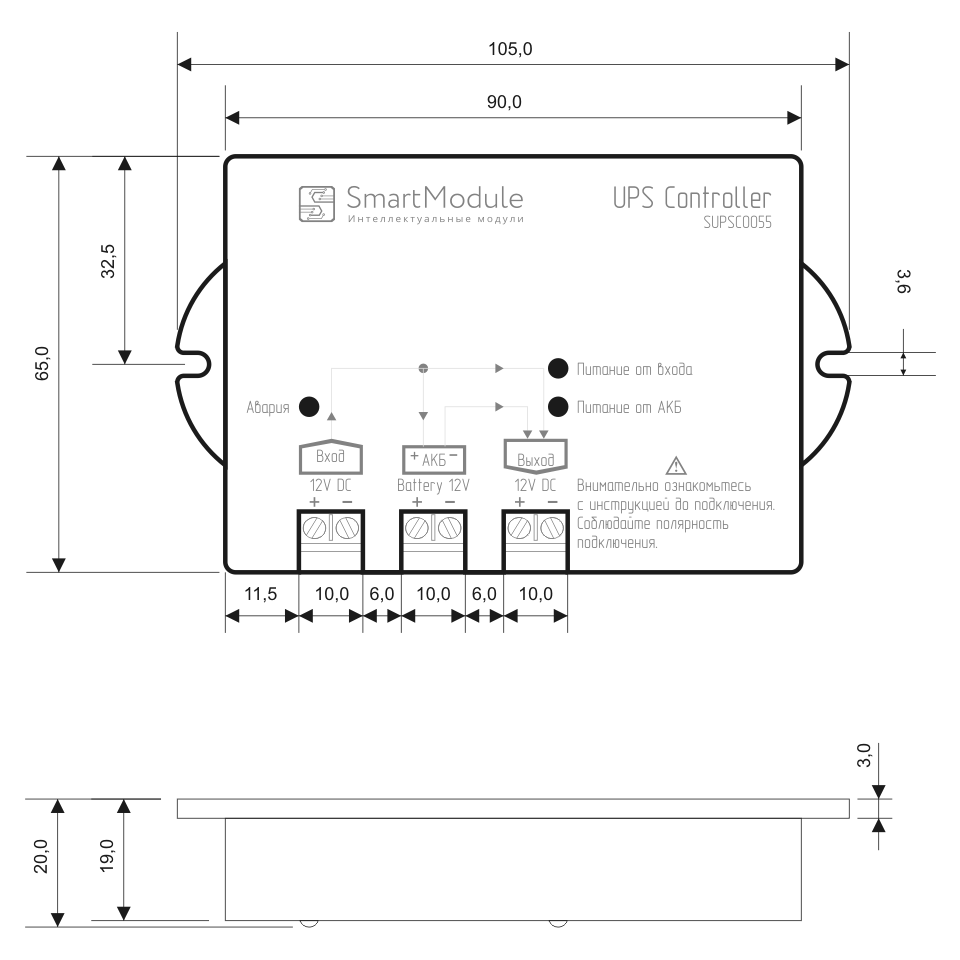

SUPSC0055-12V-3A-BOX - Контроллер источника бесперебойного питания, в корпусе

RUB 1357

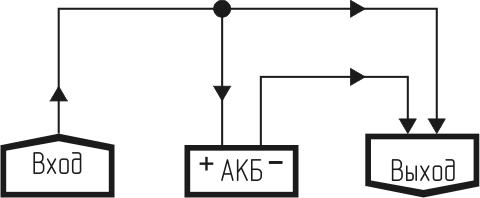

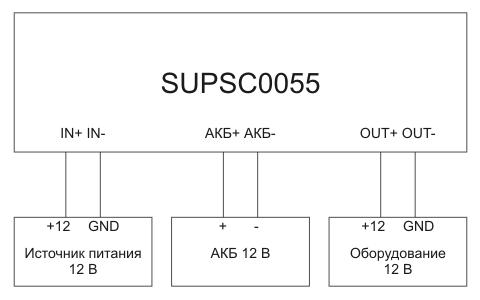

Назначение “Контроллер источника бесперебойного питания SUPSC0055-12V-3A-BOX, в корпусе” (далее Контроллер) предназначен для сборки источника бесперебойного питания (далее ИБП) постоянного тока напряжением 12 В c резервным питанием от внешнего свинцово-кислотного аккумулятора (далее АКБ).   Контроллер может быть применен для бесперебойного питания дисковых хранилищ, GPS-трекеров, GSM-сигнализаций, Wi-Fi-роутеров и др. Комплект поставки: Контроллер в корпусе - 1 шт; Руководство по эксплуатации - 1 шт. Паспорт - 1 шт. Структурная схема Технические характеристики Параметр Значение Напряжение питания контроллера 11..13 В Вид тока источника питания постоянный Потребляемый контроллером ток от источника питания, не более 7 мА Потребляемый контроллером ток от АКБ в режиме работы от АКБ, не более 0,8 мА Номинальный продолжительный ток нагрузки 0..3 А Максимальный ток нагрузки, продолжительностью  не более 1 минуты 5 А Максимальный ток заряда АКБ 0,45 А Напряжение окончания заряда 13,7 В ±0,15 Температура эксплуатации -20..+50°C Защита от переполюсовки аккумулятора Нет Защита от переполюсовки питания Нет Описание работы Для сборки ИБП необходимы:  Стабилизированный источник питания постоянным током, для обеспечения входного напряжения. Выходной ток источника питания должен быть больше потребляемого нагрузкой тока на 0,6 А и более. Источник питания подключается к клеммам "IN+" и "IN-" (Вход);  Свинцово-кислотный аккумулятор 12 В. Емкость аккумулятора необходимо подбирать исходя из мощности подключаемой нагрузки и продолжительности возможных перебоев питания. Аккумулятор подключается к клеммам "АКБ+" и "АКБ-" (АКБ). Устройство, которое обеспечивается бесперебойным питанием постоянным током (далее “Нагрузка”), подключается к клеммам "OUT+" и "OUT-" (Выход).  При наличии питания на входе, контроллер осуществляет питание нагрузки от источника питания и производит заряд аккумулятора от встроенного повышающего преобразователя. Заряд аккумулятора происходит в буферном режиме (буферный режим заряда наиболее оптимален для продления срока эксплуатации аккумулятора, так как аккумулятор большую часть времени находится в максимально заряженном состоянии). О наличии питания на входе сигнализирует включенный зеленый светодиод.  При отсутствии входного питания контроллер переключает питание нагрузки на питание от подключенного источника резервного питания - свинцово-кислотного аккумулятора. О питании от аккумулятора сигнализирует включенный белый светодиод. Отличительной особенностью данного контроллера является сверхнизкое потребление тока контроллером от АКБ в режиме работы от АКБ. Типовой ток потребления всего 0,6 мА. Переключение питания между АКБ и входом происходит без перерыва в питании нагрузки.  Контроллер не допускает глубокий разряд аккумулятора. При отсутствии напряжения на входе и при снижении напряжения на АКБ ниже допустимого уровня, контроллер отключает питание нагрузки. При появлении напряжения на входе, контроллер восстанавливает питание нагрузки.  Для питания нагрузок с рабочим напряжением менее 12 В, рекомендуется использовать понижающие импульсные стабилизаторы Smartmodule серии SCV на требуемое выходное напряжение и ток.  Контроллер имеет красный светодиод “Авария”. Светодиод “Авария” включен в случаях:  нагрузка потребляет ток больший, чем это может обеспечить источник питания; источник питания имеет выходное напряжение менее 11 В ± 0,3 В; большое падение напряжения на проводах от источника питания до контроллера. Внимание! Контроллер не имеет защиты от переполюсовки питания и не имеет защиты от переполюсовки аккумулятора. При неправильном подключении контроллер выйдет из строя.
