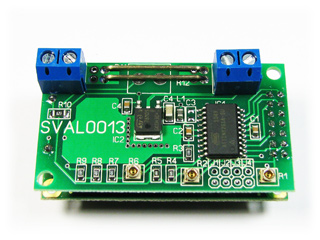

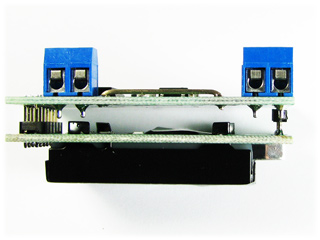

SVAL0013PN-10V-I1A - цифровой вольтметр + амперметр постоянного тока

RUB 754

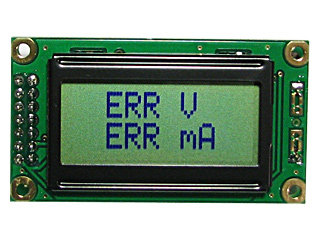

Встраиваемый цифровой вольтметр + амперметр постоянного тока. Технические характеристики Параметр Значение Напряжение питания (фильтрованное) +6..+35V Потребляемый ток 0,007А Диапазон измеряемых напряжений 0...+9.99V Диапазон измеряемых токов -999mA..999mА Дискретность измерения напряжения 0,01V Дискретность измерения тока 1mА Погрешность измерения напряжения 1% Погрешность измерения тока 2% Дисплей / подсветка Позитив / без подсветки Температура эксплуатации модуля -20..+70°С Описание   Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. Совместно с SCV0026-ADJ-2A может использоваться для заряда различных аккумуляторов в ручном режиме. Прибор питается от источника питания напряжением от 6 до 35 В. В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера. Устройство имеет два клеммника под отвертку, по два контакта каждый. Назначение выводов: 1 - питание (6..35 В), 2 – общий, 4 – вход вольтметра, 3 – вход амперметра. При превышении максимального напряжения на дисплее отображается ERR V При превышении максимального тока на дисплее отображается ERR mA Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором SCV0026-ADJ-2A. При использовании в схемах где присутствует ВЧ составляющая, импульсные токи или сильные помехи, показания модуля могут быть неустойчивыми ("прыгать").  Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Внимание! При подключении соблюдайте полярность! Измеряемый ток не должен превышать значения 5А. Простая схема включения Схема включения ампервольтметра с модулем SCV0026-ADJ-2A Схема включения ампервольтметра с модулем EK-2596 Габаритные размеры Модуль SVAL0013PN-100V-I10A, установленный в корпус с лицевой панелью FS60x34B-38x16 Модуль SVAL0013PN-100V-I10A, установленный в корпус с лицевой панелью FS60x34WS-38x16
