      -SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока

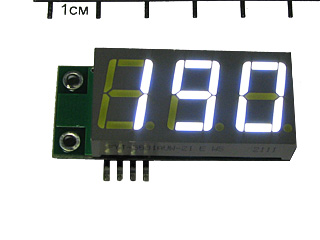

      SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока

      • SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока
      • SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока
      • SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока
      • SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока
      • SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока
      • SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока
      Артикул: 0368

      Амперметр до 200А, ультра яркий белый индикатор.

      Подробнее
      Поделиться
      Со склада (41)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      706 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока. Ультра-яркий белый индикатор.

        Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 200А номинальным напряжением 75мВ. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05 (это может быть полоска металла, 2х5см).
        При превышении измеряемого тока более 250А, на дисплее высвечивается 0А, при протекании тока в обратной полярности на дисплее отображается 0А
        Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.
        При использовании в схемах  где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны.

        Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода.

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Технические характеристики

        Параметр Значение
        Используемый шунт (в комплект не входит) 200А, 75мВ
        Напряжение питания (фильтрованное) +6В..+20 (с радиатором до +35В)
        Потребляемый ток 0,04A..0,06А
        Диапазон измеряемых токов 0..+200А
        Минимальный измеряемый ток 1А
        Дискретность измерения 1А
        Погрешность измерения 2%
        Цвет свечения индикатор Ультра-яркий белый
        Температура эксплуатации-40..+60°C
        Высота символов индикатора 14мм
        Размер модуля 45х19х14мм
        Вес модуля 12г

        Расшифровка SAH0012

        Внимание! Модуль необходимо использовать только с шунтом 200 Ампер, 75 мВ!
        Переполюсовка питания выведет модуль из строя!
        Использование модуля без шунта выведет его из строя!
        Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль!

        Габаритные размеры

        Габаритные размеры SAH0012

          Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток

        Схема включения от одного источника

          Схема включения с использованием одного источника питания для питания модуля и для нагрузки на которой измеряется ток

        Схема включения от раздельных источников

          Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток в разрыв минусового провода

        Схема включения в разрыв плюсового провода


        У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса амперметра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.

        Элементы корпуса с базой

        Вольтметр (термометр/амперметр) в сборе с лицевой панелью, установлен на базу

      • Диапазон измеряемого тока До 200 А
        Индикатор LED
        Цвет свечения индикатора Ультра-яркий белый
      SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока 0368 SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока SAH0012UW-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока
      RUB 706
      Диапазон измеряемого тока
      До 200 А
      Индикатор
      LED
      Цвет свечения индикатора
      Ультра-яркий белый
      Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока. Ультра-яркий белый индикатор. Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 200А номинальным напряжением 75мВ. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05 (это может быть полоска металла, 2х5см). При превышении измеряемого тока более 250А, на дисплее высвечивается 0А, при протекании тока в обратной полярности на дисплее отображается 0А Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта. При использовании в схемах  где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны. Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода. Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Используемый шунт (в комплект не входит) 200А, 75мВ Напряжение питания (фильтрованное) +6В..+20 (с радиатором до +35В) Потребляемый ток 0,04A..0,06А  Диапазон измеряемых токов 0..+200А Минимальный измеряемый ток 1А Дискретность измерения 1А Погрешность измерения 2% Цвет свечения индикатор Ультра-яркий белый Температура эксплуатации-40..+60°C Высота символов индикатора 14мм Размер модуля 45х19х14мм Вес модуля 12г Внимание! Модуль необходимо использовать только с шунтом 200 Ампер, 75 мВ! Переполюсовка питания выведет модуль из строя! Использование модуля без шунта выведет его из строя! Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль! Габаритные размеры   Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток   Схема включения с использованием одного источника питания для питания модуля и для нагрузки на которой измеряется ток   Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток в разрыв минусового провода У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса амперметра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.
