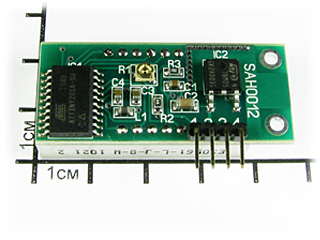

      -SAH0012UG-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока

      SAH0012UG-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока

      • SAH0012UG-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока
      • SAH0012UG-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока
      Артикул: 0379

      Амперметр до 200А, ультра яркий зеленый индикатор.

      Подробнее
      Поделиться
      Со склада (46)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      861 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 594.10 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока. Ультра-яркий зеленый индикатор.

        Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 200 А номинальным напряжением 75 мВ. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20 В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05 (это может быть полоска металла, 2х5 см).
        При превышении измеряемого тока более 250 А, на дисплее высвечивается 0, при протекании тока в обратной полярности на дисплее отображается 0.
        Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.
        При использовании в схемах  где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны.

        Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода.

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Технические характеристики

        Параметр Значение
        Используемый шунт (в комплект не входит) 200 А, 75 мВ
        Напряжение питания (фильтрованное) +6..+20 В (с радиатором до +35 В)
        Потребляемый ток 0,04..0,06 А
        Диапазон измеряемых токов 0..+200 А
        Минимальный измеряемый ток 1 А
        Дискретность измерения 1 А
        Погрешность измерения 2%
        Цвет свечения индикатор Ультра-яркий зеленый
        Температура эксплуатации -40..+60°C
        Высота символов индикатора 14 мм
        Размер модуля 45х19х14 мм
        Вес модуля 12 г

        Расшифровка SAH0012

        Внимание! Модуль необходимо использовать только с шунтом 200 Ампер, 75 мВ!
        Переполюсовка питания выведет модуль из строя!
        Использование модуля без шунта выведет его из строя!
        Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль!

        Габаритные размеры

        Габаритные размеры SAH0012

          Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток

        Схема включения от одного источника

        Схема включения с использованием одного источника питания для питания модуля и для нагрузки на которой измеряется ток

        Схема включения от раздельных источников

          Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток в разрыв минусового провода

        Схема включения в разрыв плюсового провода


        У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса амперметра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.

        Элементы корпуса с базой


      • Диапазон измеряемого тока До 200 А
        Индикатор LED
        Цвет свечения индикатора Ультра-яркий зеленый
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SAH0012UG-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока SAH0012UG-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока 0379 SAH0012UG-200 - Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока
      RUB 861 RUB
      Диапазон измеряемого тока
      До 200 А
      Индикатор
      LED
      Цвет свечения индикатора
      Ультра-яркий зеленый
      Миниатюрный цифровой встраиваемый амперметр (до 200А) постоянного тока. Ультра-яркий зеленый индикатор. Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 200 А номинальным напряжением 75 мВ. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20 В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05 (это может быть полоска металла, 2х5 см). При превышении измеряемого тока более 250 А, на дисплее высвечивается 0, при протекании тока в обратной полярности на дисплее отображается 0. Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта. При использовании в схемах  где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны. Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода. Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Используемый шунт (в комплект не входит) 200 А, 75 мВ Напряжение питания (фильтрованное) +6..+20 В (с радиатором до +35 В) Потребляемый ток 0,04..0,06 А  Диапазон измеряемых токов 0..+200 А Минимальный измеряемый ток 1 А Дискретность измерения 1 А Погрешность измерения 2% Цвет свечения индикатор Ультра-яркий зеленый Температура эксплуатации -40..+60°C Высота символов индикатора 14 мм Размер модуля 45х19х14 мм Вес модуля 12 г Внимание! Модуль необходимо использовать только с шунтом 200 Ампер, 75 мВ! Переполюсовка питания выведет модуль из строя! Использование модуля без шунта выведет его из строя! Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль! Габаритные размеры   Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток Схема включения с использованием одного источника питания для питания модуля и для нагрузки на которой измеряется ток   Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток в разрыв минусового провода У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса амперметра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.
      ekits_support 4 июля 2016 13:18
      Для питания модуля и измерения тока от одного источника, включение шунта возможно только в разрыв минуса. При питании модуля от отдельного источника - шунт может быть включен как в разрыв минус так и плюса.
      Имя
      Алексей 3 июля 2016 10:58
      Так все-таки? В описании сказано, что можно подключить только в минусовой провод. Одна из схем показывает, что с отдельным источником питания можно подключать в плюсовой провод. Но, опять же, на ней минус питания берется с плюса источника тока. Например, если отдельное питание будет от "кроны", то плюс питания будет 9В, а минус питания 12В! Это нормально?
      Имя
      Игорь 2 июня 2013 04:13
      Отлично работает, уже второй год. Разряд, ток на запуске все ОК!!
      "Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода"
