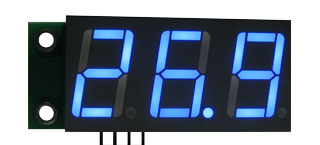

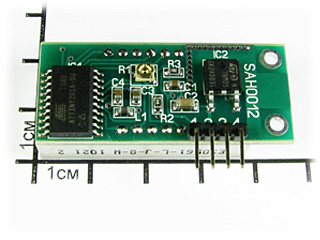

      -SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока

      SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока

      • SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока
      • SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока
      • SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока
      • SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока
      • SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока
      • SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока
      Артикул: 0365
      Амперметр до 50 А, ультра яркий голубой индикатор.
      Подробнее
      Поделиться
      Со склада (54)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      620 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока. Ультра-яркий голубой индикатор.

        Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 50А номинальным напряжением 75мВ. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05 (это может быть полоска металла, 2х5см).
        При превышении измеряемого тока более 50.0А, на дисплее высвечивается 0.0А, при протекании тока в обратной полярности на дисплее отображается 0.0А
        Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.
        При использовании в схемах  где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны.

        Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода.

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Технические характеристики

        Параметр Значение
        Используемый шунт (в комплект не входит) 50А, 75мВ
        Напряжение питания (фильтрованное) +6В..+20 (с радиатором до +35В)
        Потребляемый ток 0,04A..0,06А
        Диапазон измеряемых токов 0..+50,0А
        Минимальный измеряемый ток 0,2А
        Дискретность измерения 0,1А
        Погрешность измерения 2%
        Цвет свечения индикатор Ультра-яркий голубой
        Температура эксплуатации -40..+60°C
        Высота символов индикатора 14мм
        Размер модуля 45х19х14мм
        Вес модуля 12г

        Расшифровка SAH0012

        Внимание! Модуль необходимо использовать только с шунтом 50 Ампер, 75 мВ!
        Переполюсовка питания выведет модуль из строя!
        Использование модуля без шунта выведет его из строя!
        Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль!

        Габаритные размеры

        Габаритные размеры SAH0012

        Схема включения с использованием одного источника питания для питания модуля и для нагрузки на которой измеряется ток

        Схема включения от одного источника

        Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток

        Схема включения от раздельных источников

        Схема включения в разрыв плюсового провода

        Схема включения в разрыв плюсового провода

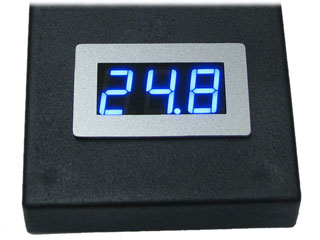

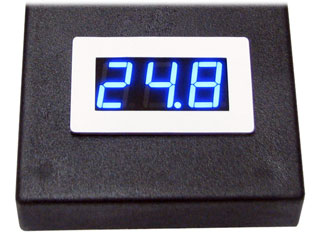

        Фотографии модуля в корпусе с лицевой панелью

        Встраиваемый модуль с лицевой панелью Встраиваемый модуль с лицевой панелью

        У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса амперметра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.

        Элементы корпуса с базой

      • Диапазон измеряемого тока До 50 А
        Индикатор LED
        Цвет свечения индикатора Ультра-яркий голубой
      SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока 0365 SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока SAH0012UB-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока
      RUB 620
      Диапазон измеряемого тока
      До 50 А
      Индикатор
      LED
      Цвет свечения индикатора
      Ультра-яркий голубой
      Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока. Ультра-яркий голубой индикатор. Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 50А номинальным напряжением 75мВ. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05 (это может быть полоска металла, 2х5см). При превышении измеряемого тока более 50.0А, на дисплее высвечивается 0.0А, при протекании тока в обратной полярности на дисплее отображается 0.0А Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта. При использовании в схемах  где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны. Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода. Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Используемый шунт (в комплект не входит) 50А, 75мВ Напряжение питания (фильтрованное) +6В..+20 (с радиатором до +35В) Потребляемый ток 0,04A..0,06А  Диапазон измеряемых токов 0..+50,0А Минимальный измеряемый ток 0,2А Дискретность измерения 0,1А Погрешность измерения 2% Цвет свечения индикатор Ультра-яркий голубой Температура эксплуатации -40..+60°C Высота символов индикатора 14мм Размер модуля 45х19х14мм Вес модуля 12г Внимание! Модуль необходимо использовать только с шунтом 50 Ампер, 75 мВ! Переполюсовка питания выведет модуль из строя! Использование модуля без шунта выведет его из строя! Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль! Габаритные размеры Схема включения с использованием одного источника питания для питания модуля и для нагрузки на которой измеряется ток Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток Схема включения в разрыв плюсового провода Фотографии модуля в корпусе с лицевой панелью У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса амперметра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.
      ekits_support 05.12.2014 21:59:54
      Свяжитесь пожалуйста с ekits@mail.ru
      сергей 04.12.2014 18:12:36
      показывает завышенные цифры...шунт как положено покупной. Например реально 1,5 ампера ...показывает 2,1А
      нужно подгонять шунт(подпиливать) или крутить,R1 там есть  он для чего?
      ekits_support 27.05.2013 15:08:25
      Нет.
      Евгений 27.05.2013 14:41:04
      доброго дня, скажите можно ли его подключить по такой схеме? http://s58.radikal.ru/i162/1305/b8/c1523015e7e7.gif мне надо измерять ток по + а источник питания один..
      ekits_support 26.01.2013 10:52:17
      Можно включить как показано на третьем рисунке, но стартерный ток будет в разы больше максимально допустимого для шунта.
      Сергей 26.01.2013 00:54:08
      если использовать питание амперметра не от автомобильного аккумулятора,а от другого источника(например другого аккумулятора) можно ли шунт включить в разрыв положительного провода автомобильного аккумулятора,как показано на третьем рисунке?
