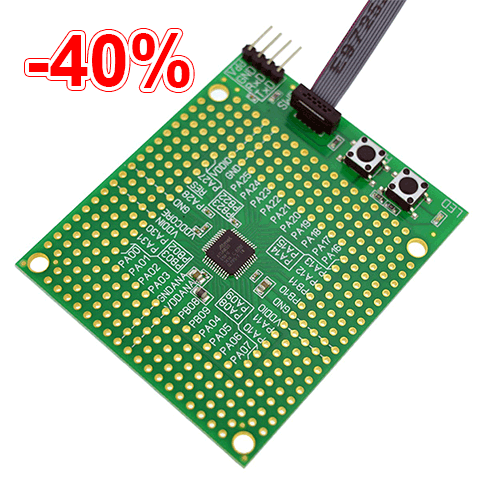

Модуль Evolution light SAM на базе микроконтроллера Atmel SAMD20G16

– ARM Cortex-M0+ 32-bit
– CPU running up to 48MHz
– Single-cycle hardware multiplyer
– 64Kbytes Flash
– 8Kbytes SRAM

•  Низкое энергопотребление
•  Низкое напряжение питания
•  32-разрядный
•  Высокая производительность
•  Большой объём Flash и SRAM

Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое Вы сможете получить, развив модуль до нужного Вам. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессиональным разработчикам в серийных устройствах. Модули из серии SEM0040 (кодовое название "Evolution light SAM") содержат контроллер, макетное поле из контактных металлизированных точек с отверстиями диаметром 0,9 мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу. Каждый вывод контроллера выведен на соответствующую точку в центре макетного поля, и промаркирован. Для программирования и отладки рекомендуется использовать программатор Atmel-ICE со стандартным кабелем "10-pin 50-mil JTAG/SWD" Линия питания аналоговой части контроллера VDDANA запитана через помехоподавляющую цепь.

Модуль имеет:

- Контроллер SAMD20G15 (с бутлоадером UART Based SAM-BA Bootloader).

- Контакты SWD (Serial Wire Debug) для программирования/отладки.

- Макетное поле из 324 контактных точек.

- Кнопку Reset

- Кнопку SW - при нажатии которой на вход PA17 подается лог «0».

- Светодиод LED - лог «0» на PA16 включает его.

- Четыре контакта UART.

Программирование и отладка

Для программирования и отладки рекомендуется использовать внутрисхемный отладчик-программатор Atmel-ICE со стандартным кабелем "10-pin 50-mil JTAG/SWD".

Контроллер поставляется с бутлоадером UART Based SAM-BA Bootloader, позволяющим запрограммировать контроллер через интерфейс UART без использования специальных программаторов. Для подключения модуля к компьютеру потребуется USB-UART преобразователь (рекомендуется SUUC0041).
