    -SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор

    SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор

    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    • SVH0001UW-100, вольтметр 0..99,9В, ультра яркий белый индикатор
    Артикул: 0350

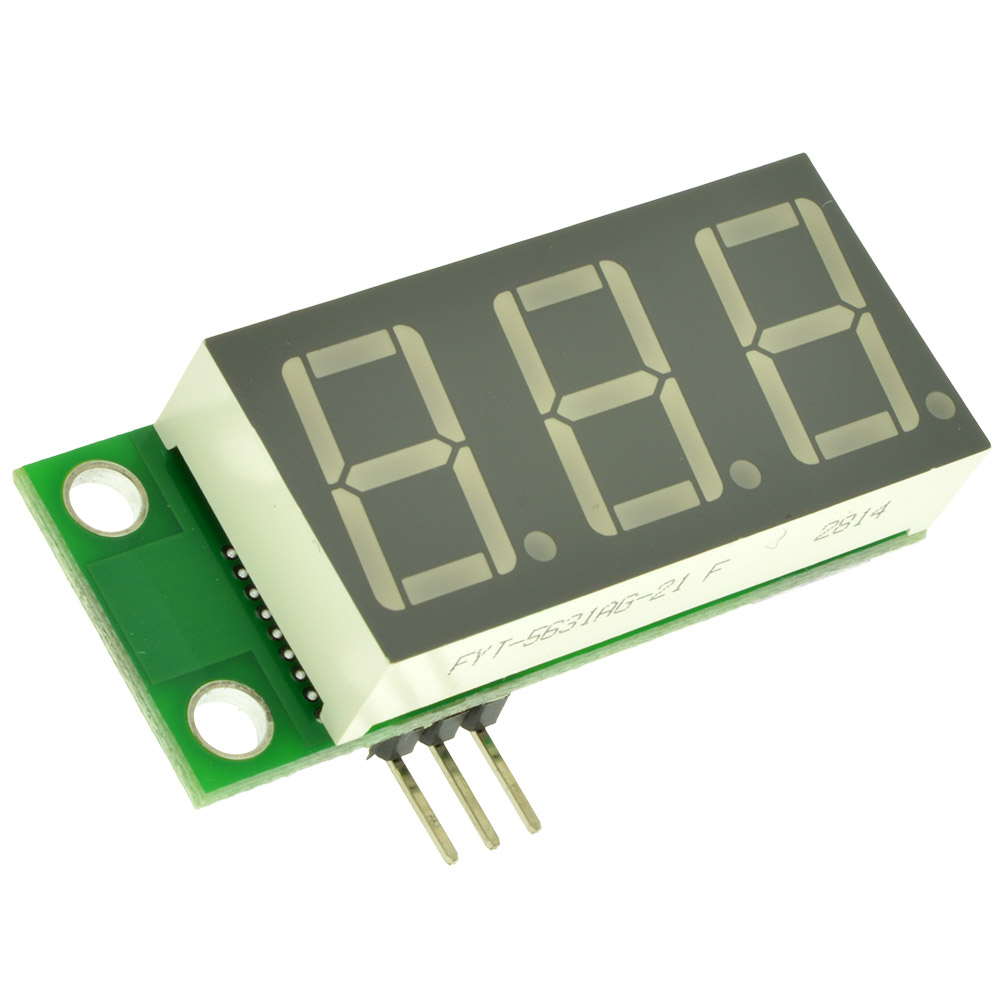

    Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий белый индикатор.

    Подробнее
    Поделиться
    Со склада (35)
    Товар в наличии на складе, резервируется при заказе
    Нужно больше?
    Возможна отгрузка в течение 1-2 рабочих дней
    1 267 руб.
    - +
    В корзинуВ корзине
    Условия оплаты и доставки
    Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
    Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
    Гарантированное качество Гарантированное качество и технические параметры
    Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
    Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
    Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
    Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
    • Описание
    • Характеристики
    • Отзывы
    • Задать вопрос
    • Снимается с производства. Рекомендуется улучшенный аналог, вольтметр по более низкой цене SVH0043UW-100.

      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий белый индикатор.

      Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

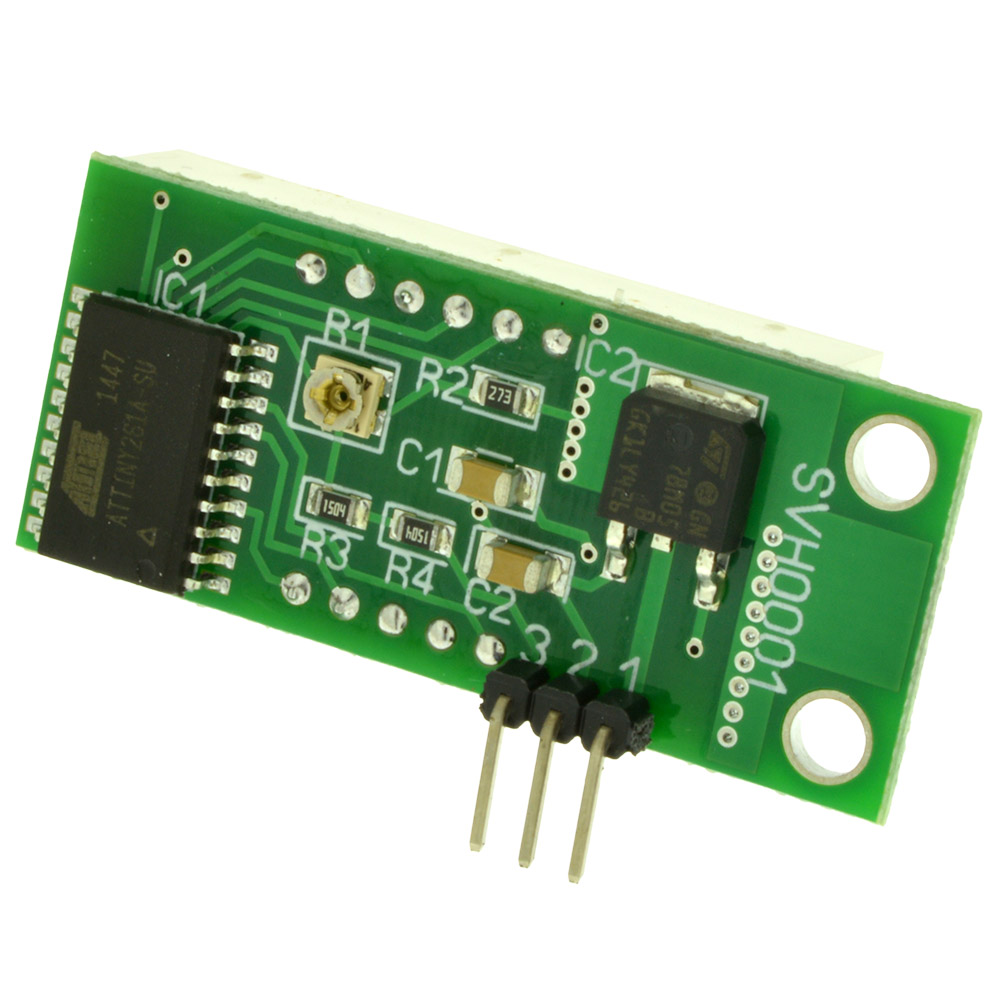

      Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля.

      Внимание! Переполюсовка питания выведет модуль из строя!

      При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см).

      Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

      Технические характеристики

      Параметр Значение
      Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В)
      Потребляемый ток 50мА ±10%
      Диапазон измеряемых напряжений 0…+99В
      Дискретность измерения 0,1В
      Погрешность измерения 2%
      Входное сопротивление >500 КОм
      Цвет свечения индикатора Ультра яркий белый
      Температура эксплуатации -40..+60°C
      Высота символов индикатора 14мм
      Размер модуля 45х19х14мм
      Вес модуля 11г

      SVH0001 codes

      Габаритный чертеж

      SVH0001 - габаритные размеры

      Включение модуля в сеть автомобиля
      Включение в сеть автомобиля

      Пример включения модуля SVH0001 с модулем регулируемого стабилизатора

      Подключение вольтметра с импульсным стабилизатором

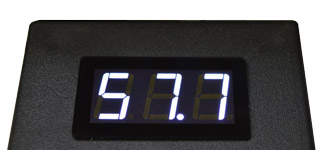

      Фотографии модуля в корпусе с лицевой панелью

      Встраиваемый модуль с лицевой панелью

      Ссылки по теме

      • SVH0001 на YouTube
      • Установка вольтметра SVH0001 в автомобиль Honda Torneo JDM style (запись в бортовом журнале автовладельца)
      • Фотографии применений модуля
    • Индикатор LED
      Цвет свечения индикатора Ультра-яркий белый
      Диапазон измеряемого напряжения До 100 В
