      -SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор

      SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор

      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      • SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      Артикул: 0372

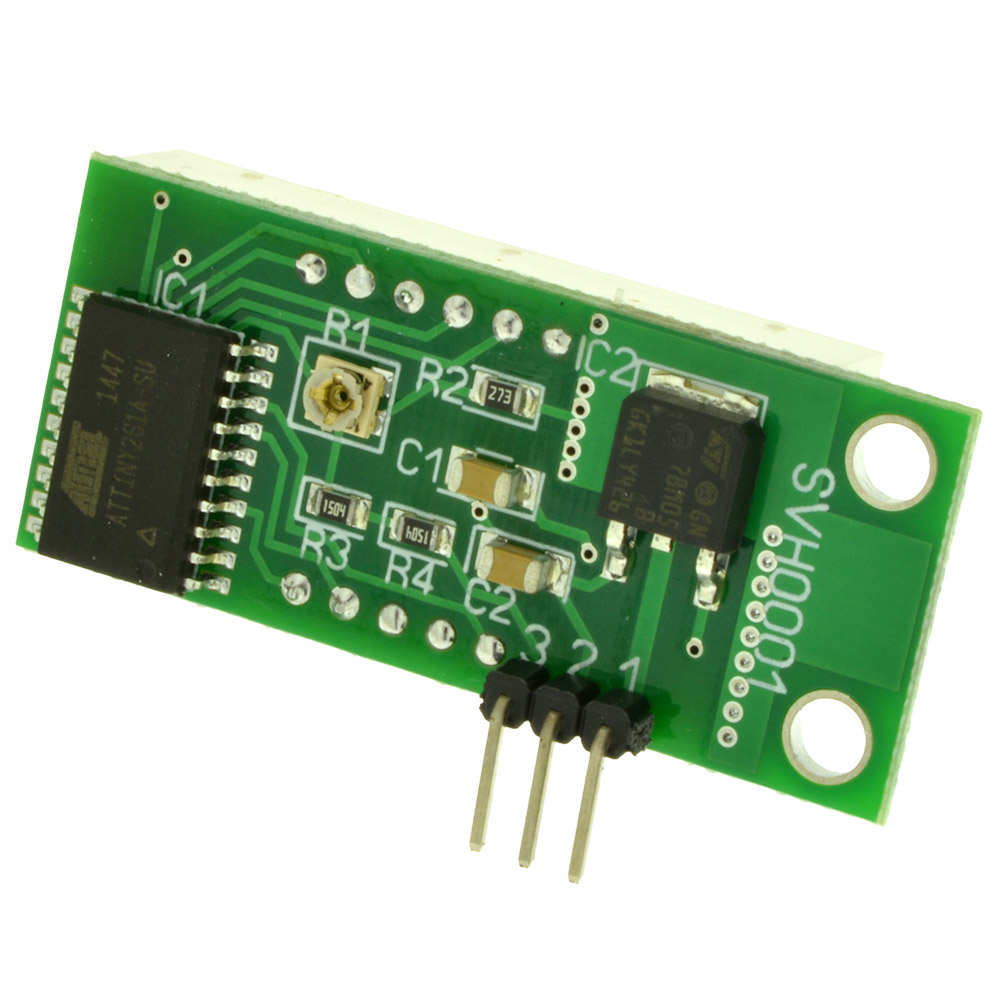

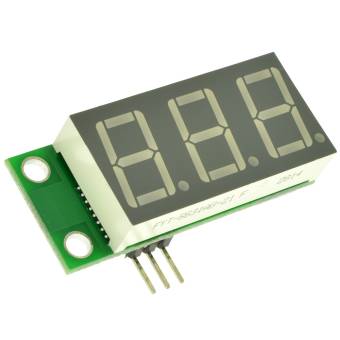

      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий красный индикатор.

      Подробнее
      Поделиться
      Со склада (28)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      401 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий красный индикатор.

        Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

        При превышении измеряемого напряжения более 9,99В, на дисплее высвечивается «---».

        Внимание! Переполюсовка питания выведет модуль из строя!

        При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см).

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Технические характеристики

        Параметр Значение
        Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В)
        Потребляемый ток 50мА ±10%
        Диапазон измеряемых напряжений 0…+9,99В
        Дискретность измерения 0,01В
        Погрешность измерения 2%
        Входное сопротивление >300 КОм
        Цвет свечения индикатора Ультра яркий красный
        Температура эксплуатации -40..+60°C
        Высота символов индикатора 14мм
        Размер модуля 45х19х14мм
        Вес модуля 11г

        SVH0001 codes

        Габаритный чертеж SVH0001

        SVH0001 - габаритные размеры

        Пример включения модуля SVH0001 с модулем регулируемого стабилизатора

        Подключение вольтметра с импульсным стабилизатором

        Ссылки по теме

        • SVH0001 на YouTube
      • Индикатор LED
        Цвет свечения индикатора Ультра-яркий красный
        Диапазон измеряемого напряжения До 10 В
      SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор 0372 SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор SVH0001UR-10, вольтметр 0..9,99В, ультра яркий красный индикатор
      RUB 401
      Индикатор
      LED
      Цвет свечения индикатора
      Ультра-яркий красный
      Диапазон измеряемого напряжения
      До 10 В
      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий красный индикатор. Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. При превышении измеряемого напряжения более 9,99В, на дисплее высвечивается «---». Внимание! Переполюсовка питания выведет модуль из строя! При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см). Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В) Потребляемый ток 50мА ±10% Диапазон измеряемых напряжений 0…+9,99В Дискретность измерения 0,01В Погрешность измерения 2% Входное сопротивление >300 КОм Цвет свечения индикатора Ультра яркий красный Температура эксплуатации -40..+60°C Высота символов индикатора 14мм Размер модуля 45х19х14мм Вес модуля 11г Габаритный чертеж SVH0001 Пример включения модуля SVH0001 с модулем регулируемого стабилизатора Ссылки по теме SVH0001 на YouTube
