    -SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор

    SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор

    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    • SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    Артикул: 0352

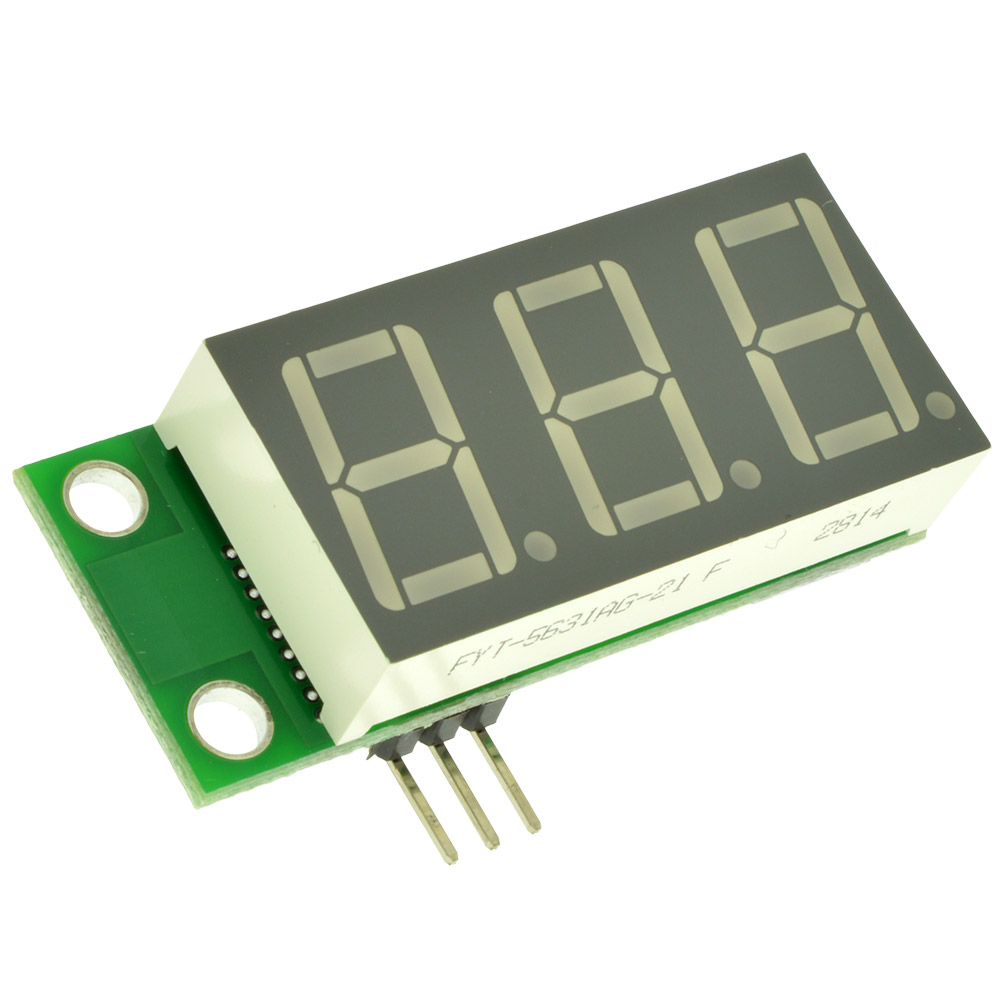

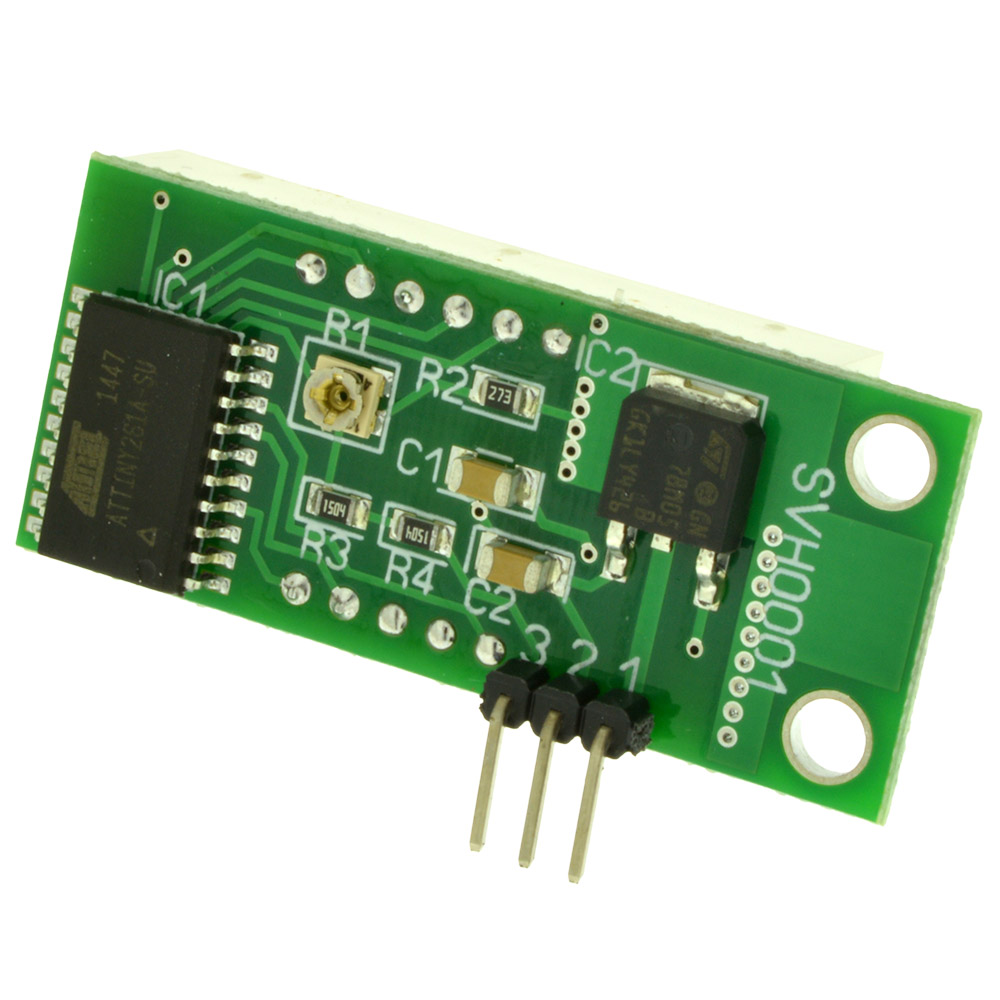

    Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий голубой индикатор.

    Подробнее
    Поделиться
    Со склада (24)
    Товар в наличии на складе, резервируется при заказе
    Нужно больше?
    Возможна отгрузка в течение 1-2 рабочих дней
    1 166 руб.
    - +
    В корзинуВ корзине
    Условия оплаты и доставки
    Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
    Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
    Гарантированное качество Гарантированное качество и технические параметры
    Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
    Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
    Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
    Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
    • Описание
    • Характеристики
    • Отзывы
    • Задать вопрос
    • Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий голубой индикатор.

      Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

      При превышении измеряемого напряжения более 9,99В, на дисплее высвечивается «---».

      Внимание! Переполюсовка питания выведет модуль из строя!

      При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см).

      Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

      Технические характеристики

      Параметр Значение
      Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В)
      Потребляемый ток 50мА ±10%
      Диапазон измеряемых напряжений 0…+9,99В
      Дискретность измерения 0,01В
      Погрешность измерения 2%
      Входное сопротивление >300 КОм
      Цвет свечения индикатора Ультра яркий голубой
      Температура эксплуатации -40..+60°C
      Высота символов индикатора 14мм
      Размер модуля 45х19х14мм
      Вес модуля 11г

      SVH0001 codes

      Габаритный чертеж SVH0001UB-10

      SVH0001 - габаритные размеры

      Пример включения модуля SVH0001 с модулем регулируемого стабилизатора

      Подключение вольтметра с импульсным стабилизатором

      Ссылки по теме

      • SVH0001 на YouTube
    • Индикатор LED
      Цвет свечения индикатора Ультра-яркий голубой
      Диапазон измеряемого напряжения До 10 В
    SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор 0352 SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор SVH0001UB-10, вольтметр 0..9,99В, ультра яркий голубой индикатор
    RUB 1166
    Индикатор
    LED
    Цвет свечения индикатора
    Ультра-яркий голубой
    Диапазон измеряемого напряжения
    До 10 В
    Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий голубой индикатор. Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. При превышении измеряемого напряжения более 9,99В, на дисплее высвечивается «---». Внимание! Переполюсовка питания выведет модуль из строя! При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см). Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В) Потребляемый ток 50мА ±10% Диапазон измеряемых напряжений 0…+9,99В Дискретность измерения 0,01В Погрешность измерения 2% Входное сопротивление >300 КОм Цвет свечения индикатора Ультра яркий голубой Температура эксплуатации -40..+60°C Высота символов индикатора 14мм Размер модуля 45х19х14мм Вес модуля 11г Габаритный чертеж SVH0001UB-10 Пример включения модуля SVH0001 с модулем регулируемого стабилизатора Ссылки по теме SVH0001 на YouTube
    Дмитрий Матвеев 23 мая 2012 06:54
    Получил по почте. пришло быстро - за неделю.обычно обычно за две :-).
    светит хорошо, подошел по месту в панель авто, жалко фото не приделать.спасибо ребятам - работают - молодцы!
