      -SVH0001R-10, вольтметр 0..9,99В, красный индикатор

      SVH0001R-10, вольтметр 0..9,99В, красный индикатор

      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      • SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      Артикул: 0337

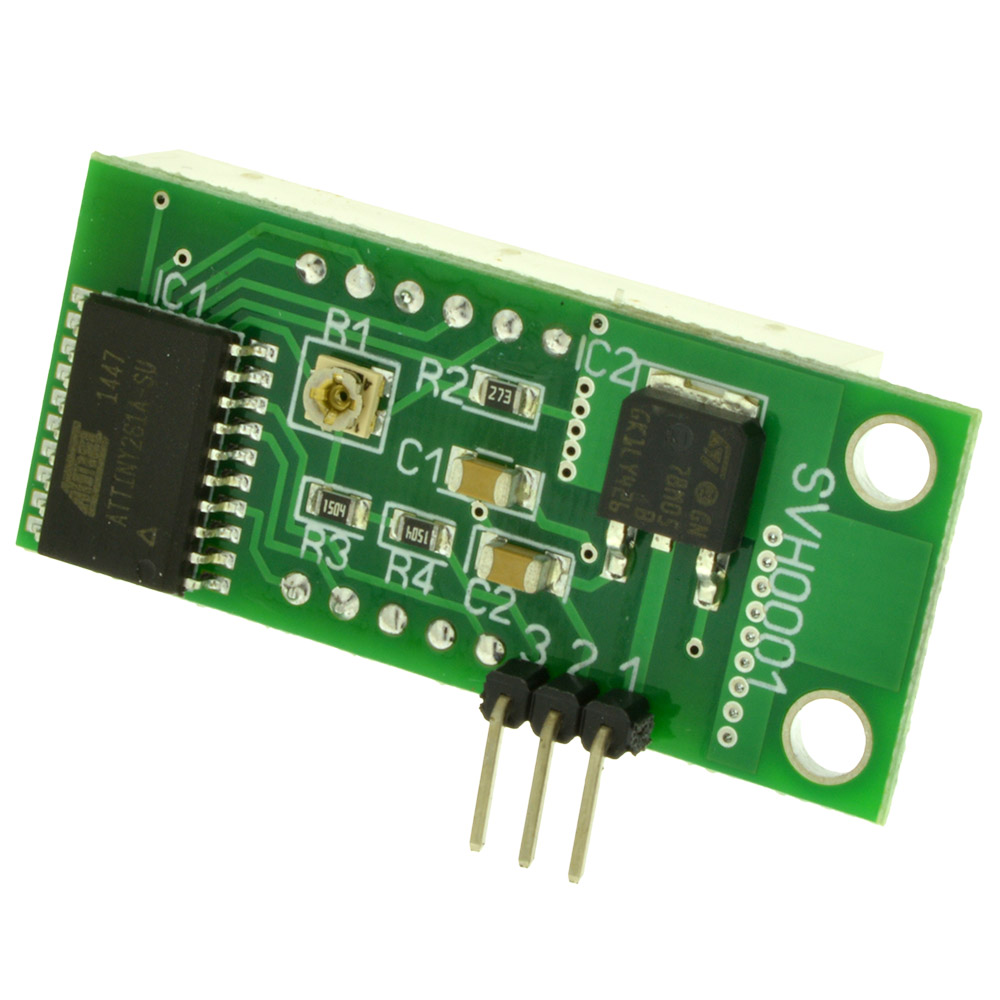

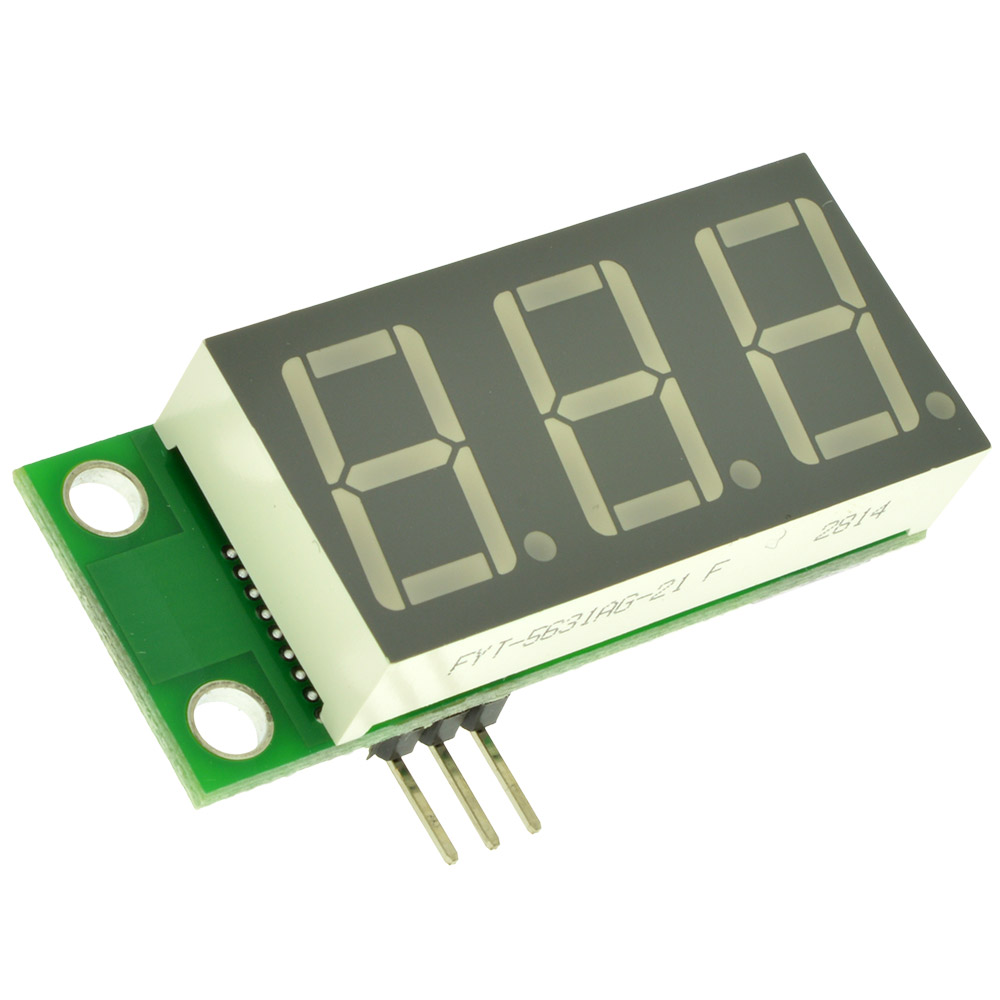

      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Красный индикатор.

      Подробнее
      Поделиться
      Со склада (42)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      943.90 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Красный индикатор.

        Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

        При превышении измеряемого напряжения более 9,99В, на дисплее высвечивается «---».

        Внимание! Переполюсовка питания выведет модуль из строя!

        При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см).

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Технические характеристики

        Параметр Значение
        Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В)
        Потребляемый ток 0,06A +/-10%
        Диапазон измеряемых напряжений 0…+9,99В
        Дискретность измерения 0,01В
        Погрешность измерения 2%
        Входное сопротивление >300 КОм
        Цвет свечения индикатора Красный
        Температура эксплуатации -40..+60°C
        Высота символов индикатора 14мм
        Размер модуля 45х19х14мм
        Вес модуля 11г

        SVH0001 codes

        Габаритный чертеж SVH0001R-10

        SVH0001 - габаритные размеры

        Пример включения модуля SVH0001 с модулем регулируемого стабилизатора

        Подключение вольтметра с импульсным стабилизатором

        Ссылки по теме

        • SVH0001 на YouTube
      • Индикатор LED
        Цвет свечения индикатора Красный
        Диапазон измеряемого напряжения До 10 В
      SVH0001R-10, вольтметр 0..9,99В, красный индикатор SVH0001R-10, вольтметр 0..9,99В, красный индикатор 0337 SVH0001R-10, вольтметр 0..9,99В, красный индикатор SVH0001R-10, вольтметр 0..9,99В, красный индикатор SVH0001R-10, вольтметр 0..9,99В, красный индикатор SVH0001R-10, вольтметр 0..9,99В, красный индикатор
      RUB 943.9
      Индикатор
      LED
      Цвет свечения индикатора
      Красный
      Диапазон измеряемого напряжения
      До 10 В
      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Красный индикатор. Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. При превышении измеряемого напряжения более 9,99В, на дисплее высвечивается «---». Внимание! Переполюсовка питания выведет модуль из строя! При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см). Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В) Потребляемый ток 0,06A +/-10% Диапазон измеряемых напряжений 0…+9,99В Дискретность измерения 0,01В Погрешность измерения 2% Входное сопротивление >300 КОм Цвет свечения индикатора Красный Температура эксплуатации -40..+60°C Высота символов индикатора 14мм Размер модуля 45х19х14мм Вес модуля 11г Габаритный чертеж SVH0001R-10 Пример включения модуля SVH0001 с модулем регулируемого стабилизатора Ссылки по теме SVH0001 на YouTube
      Валерий 13 сентября 2013 14:36
      а от 4,8 V не будет работать?
      может быть похожая модель есть  с питанием от 4,8 V ?
      Имя
      ekits_support 3 апреля 2012 07:55
      нет нельзя, точка перемещается только программно. для этого есть SVH0001R, он 100 вольтовый.
      Имя
      serdgik 2 апреля 2012 23:02
      Можно ли изменить диапазон измерения
      до 0..99,9В
      Имя
