      -SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор

      SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор

      • SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор
      • SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор
      • SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор
      • SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор
      • SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор
      • SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор
      • SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор
      • SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор
      • SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор
      Артикул: 0336

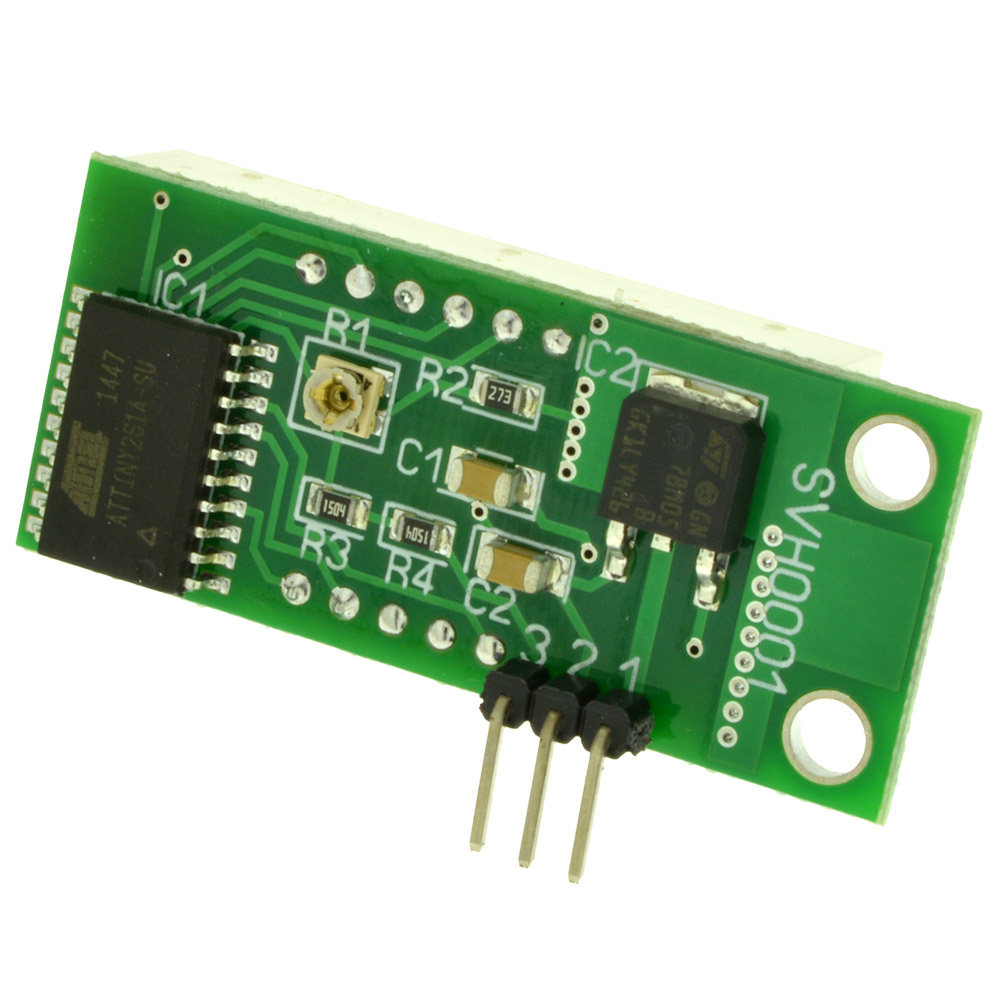

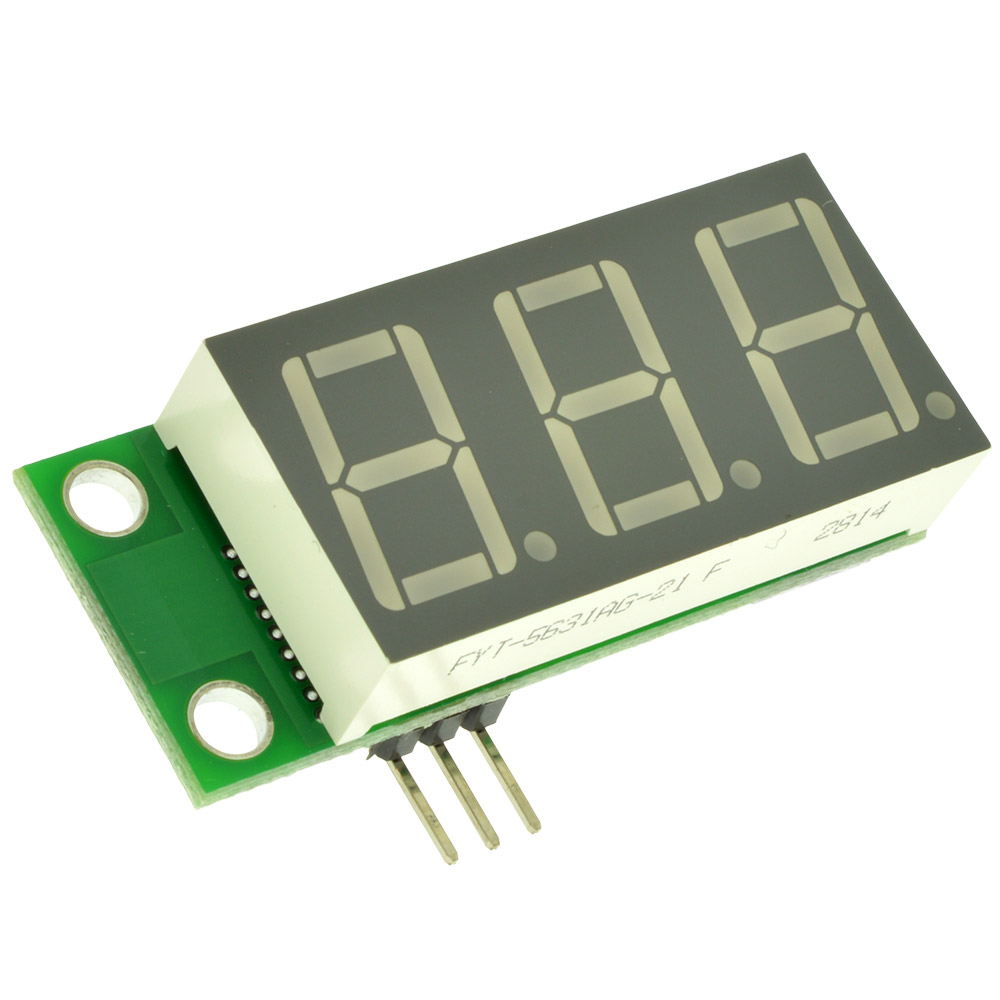

      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Зеленый индикатор.

      Подробнее
      Поделиться
      Со склада (45)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      812 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Зеленый индикатор.

        Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

        При превышении измеряемого напряжения более 9,99В, на дисплее высвечивается «---».

        Внимание! Переполюсовка питания выведет модуль из строя!

        При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см).

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Технические характеристики

        Параметр Значение
        Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В)
        Потребляемый ток 0,06A +/-10%
        Диапазон измеряемых напряжений 0…+9,99В
        Дискретность измерения 0,01В
        Погрешность измерения 2%
        Входное сопротивление >300 КОм
        Цвет свечения индикатора Зеленый
        Температура эксплуатации -40..+60°C
        Высота символов индикатора 14мм
        Размер модуля 45х19х14мм
        Вес модуля 11г

        SVH0001 codes

        Габаритный чертеж SVH0001G-10

        SVH0001 - габаритные размеры

        Пример включения модуля SVH0001 с модулем регулируемого стабилизатора

        Подключение вольтметра с импульсным стабилизатором

        Ссылки по теме

        • SVH0001 на YouTube
      • Индикатор LED
        Цвет свечения индикатора Зеленый
        Диапазон измеряемого напряжения До 10 В
      SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор 0336 SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор SVH0001G-10, вольтметр 0..9,99В, зеленый индикатор
      RUB 812
      Индикатор
      LED
      Цвет свечения индикатора
      Зеленый
      Диапазон измеряемого напряжения
      До 10 В
      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Зеленый индикатор. Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. При превышении измеряемого напряжения более 9,99В, на дисплее высвечивается «---». Внимание! Переполюсовка питания выведет модуль из строя! При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см). Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В) Потребляемый ток 0,06A +/-10% Диапазон измеряемых напряжений 0…+9,99В Дискретность измерения 0,01В Погрешность измерения 2% Входное сопротивление >300 КОм Цвет свечения индикатора Зеленый Температура эксплуатации -40..+60°C Высота символов индикатора 14мм Размер модуля 45х19х14мм Вес модуля 11г Габаритный чертеж SVH0001G-10 Пример включения модуля SVH0001 с модулем регулируемого стабилизатора Ссылки по теме SVH0001 на YouTube
      ekits_support 31 августа 2014 09:55
      2% Это максимальная погрешность. Фактическая значительно меньше.
      Имя Цитировать
      Геннадий 30 августа 2014 21:28
      Погрешность в 2% при измерении напряжения на аккумуляторе 12 Вольт дает ошибку в 0,24 Вольта,что при контроле заряда аккумулятора недопустимо. Нужен вольтметр с погрешностью 0,5% максимум.
      Имя Цитировать
      ekits_support 17 марта 2014 16:51
      Можно установить радиатор или добавить в цепь питания гасящий резистор около 150 Ом.
      Имя Цитировать
      павел 16 марта 2014 15:13
      От 23 до 28.5 вольт
      Имя Цитировать
      павел 17 марта 2014 13:19
      Вольтметр от 0 до 99.9в , при включении на 24 в. сильно греется. Подскажите, что делать. Заранее спасибо
      Имя Цитировать
      ekits_support 16 марта 2014 11:12
      Каким напряжением питаете?
      Имя Цитировать
      Павел 16 марта 2014 09:32
      Если можно то сразу ссылку,заранее спасибо!Работает чудесно!
      Имя Цитировать
      Павел 16 марта 2014 09:17
      Подскажите,не понимаю!!Какой радиатор на него нужен?
      Имя Цитировать
