Терморегулятор STL0052-Expert
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- ОЕМ-поставки
-

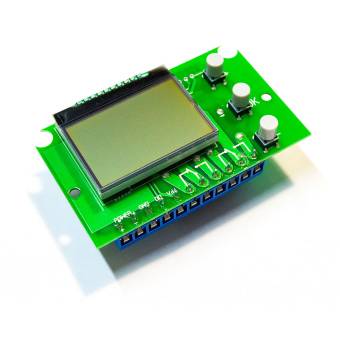

Терморегулятор STL0052-Expert предназначен для сборки устройства контроля температуры.
Комплект поставки: терморегулятор - 1 шт., инструкция - 1 шт.
Преимущества.
- Два реле для устройств охлаждения и/или нагрева;
- До двух датчиков температуры (датчики в комплект не входят);
- Нагрев и/или охлаждение - два режима для каждого реле, независимо друг от друга;

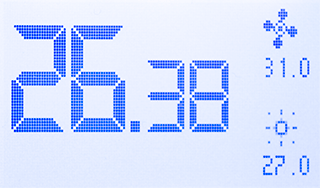

- Русскоязычный интерфейс. LCD-дисплей с интуитивно-понятным русским интерфейсом.
Терморегулятор версии STL0052-Expert, в отличие от версии STL0052, предоставляет больше вариантов использования устройства (см. раздел Быстрые рецепты), улучшен алгоритм гистерезиса. По своим возможностям STL0052-Expert - это два устройства в одном! Он может заменить два термостата, каждый из которых может работать в любом из режимов нагрев или охлаждение, при этом термостатирование может происходить по показаниям любого из двух датчиков. Для ознакомления с полным описанием возможностей воспользуйтесь инструкцией к устройству (ссылка на файл внизу страницы).
Описание устройства.

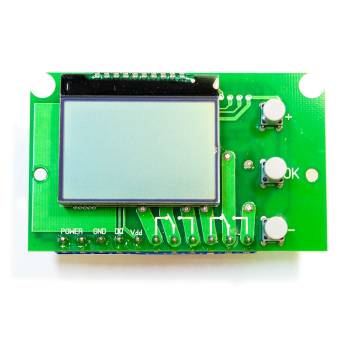

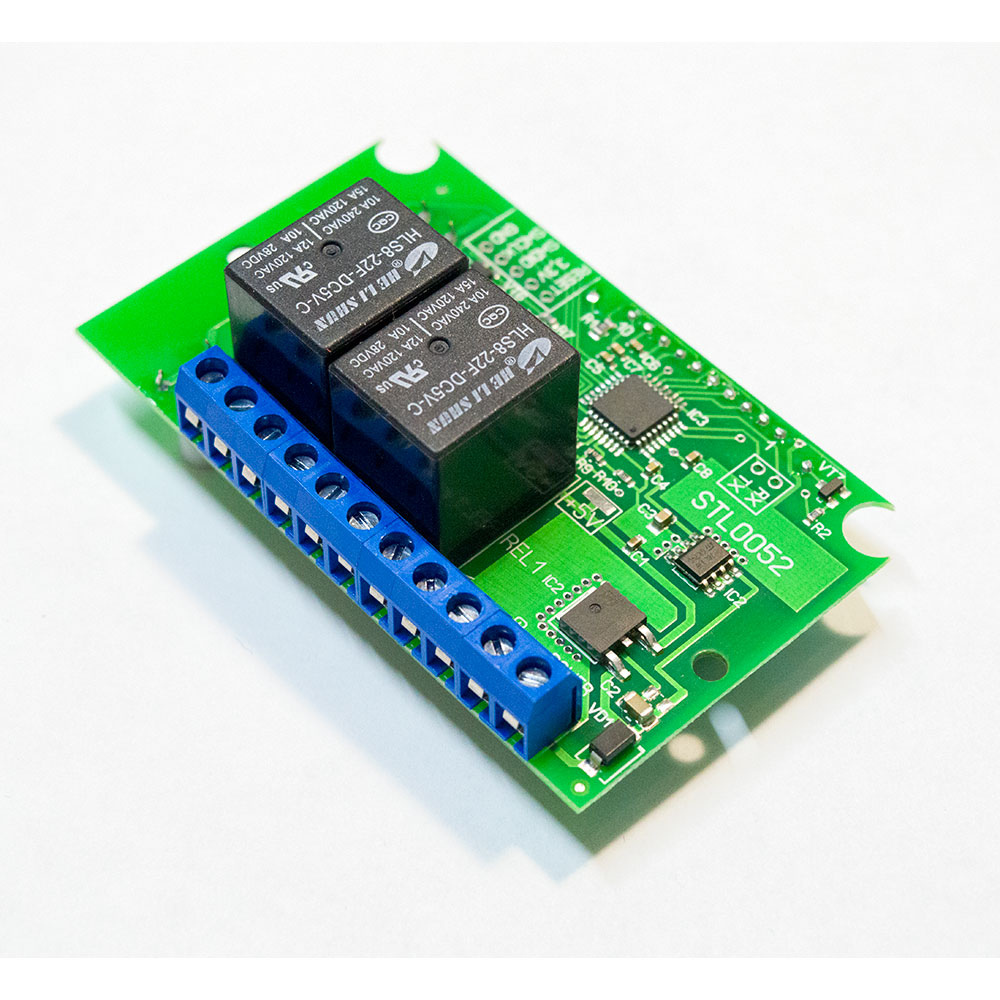

Терморегулятор STL0052-Expert состоит из дисплея, кнопок управления, двух реле для подключения устройств нагрева или охлаждения, клеммы для подключения выносных датчиков температуры. Возможно подключение одного или двух датчиков DS18B20 на одной линии. Подключение датчиков возможно как по 3х-проводной схеме, так и по 2х-проводной схеме.

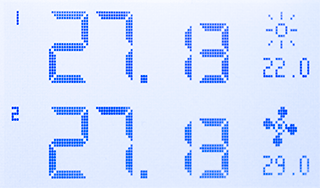

Двумя устройствами можно управлять по показаниям любого из двух датчиков в любом режиме (нагрев или охлаждение) независимо друг от друга.

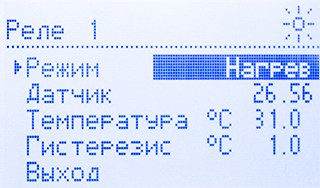

У каждого из реле есть несколько настроек:
- Режим работы - Нагрев / Охлаждение / Выключен;
- Датчик - датчик, по показаниям которого будет работать алгоритм нагрева или охлаждения.
- Температура - установленная температура (далее Tn), при выходе за пределы которого, реле включается.
- Гистерезис - значение температуры (далее Td), на которое после отклонения от установленной должна измениться измеряемая температура (при нагреве увеличиться, при охлаждении уменьшиться) для отключения реле (см. Рис.3.).
Технические характеристики
Параметр Значение Диапазон измеряемых температур -55..+125°C Шаг гистерезиса 0,1°C Диапазон значений гистерезиса 0..10°C Дискретность измерения 0,06°C Коммутируемое постоянное напряжение до 30 В Коммутируемый переменный ток при 240 В до 10 А Коммутируемый постоянный ток при 28 В до 10 А Погрешность в диапазоне -10°C..+85°C не более ±0,5°C Погрешность в диапазоне -55°C..+125°C не более ±2°C
Температура эксплуатации -10°C..+60°C Относительная влажность не более 80% Размеры 82х50х34.8 мм Подключение датчиков 2х или 3х проводное Датчик температуры (в комплект не входит) DS18B20 Напряжение питания (фильтрованное) +7..+15 В Потребляемый ток, не более 0,2 А Ресурс срабатывания реле (в зависимости от коммутируемого тока) от 100000 до 10000000 раз Защита от переполюсовки питания модуля Да Датчики температуры DS18B20 не входят в комплект, приобретаются отдельно. У нас Вы можете приобрести как герметичные датчики температуры DS18B20, IP67 с термостойким кабелем нужной длины, так и отдельно датчики DS18B20.

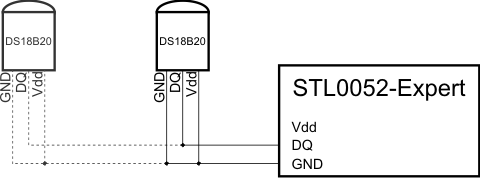

Рис.1 Двухпроводная схема подключения датчиков.

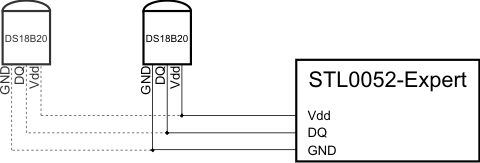

Рис.2. Трехпроводная схема подключения датчиков.
Для повышения устойчивости к электромагнитным помехам рекомендуется использовать двухпарную витую пару.

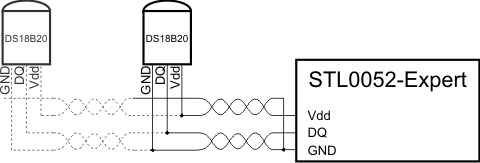

Рис.2а. Трехпроводная схема подключения датчиков DS18B20 с использованием витой пары.
Алгоритм работы.
Режим “Нагрев”.
При выбранном режиме работы “Нагрев”, реле включается при понижении температуры ниже установленной Tn, реле отключается при температуре равной или выше чем Tn+Td. Пример работы реле в режиме “Нагрев” на рисунке 3.

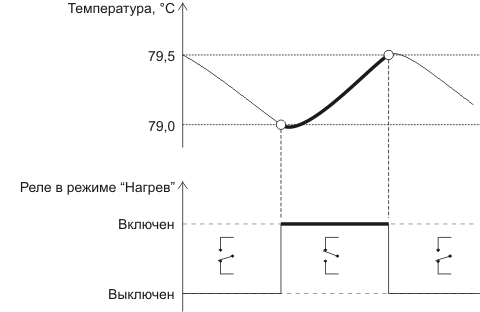

Рис.3. График включения реле в режиме “Нагрев” для поддержания температуры +79°C с гистерезисом 0,5°C
Режим “Охлаждение”.
При выбранном режиме работы “Охлаждение”, реле включается при повышении температуры выше установленной Tn, реле отключается при температуре равной или ниже чем Tn-Td. Пример работы реле в режиме “Охлаждение” на рисунке 4.
Внимание. Для максимальной гибкости настроек, в терморегуляторе STL0052-Expert отключен контроль устанавливаемых температуры и гистерезиса (в пределах допустимых), корректность настроек возлагается на экспертность пользователя.

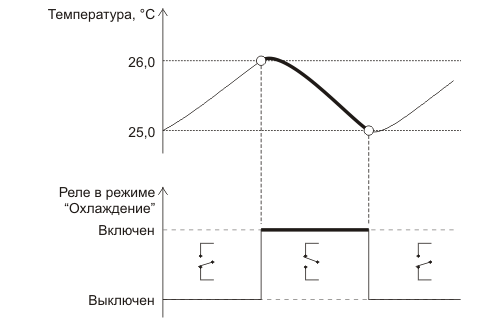

Рис.4. График включения реле охлаждения для поддержания температуры +26°C с гистерезисом 1°C
При ошибке датчика, соответствующее датчику реле выключается.
Если при включении терморегулятора отсутствует соответствующий ему датчик, режим реле устанавливается “Выключен”.
Настройки начинают действовать и автоматически сохраняются в энергонезависимую память при выходе из экрана настроек. Выход из экрана настроек происходит автоматически при бездействии (не нажимаются кнопки в течение примерно 30 секунд). Дисплей имеет подсветку, которая включается при нажатии кнопок, и выключается при бездействии.
Настройки реле независимы друг от друга и могут работать во всех возможных комбинациях как в режиме работы так и в выборе датчика. Таким образом, терморегулятор может заменить два отдельных устройства контроля температуры.

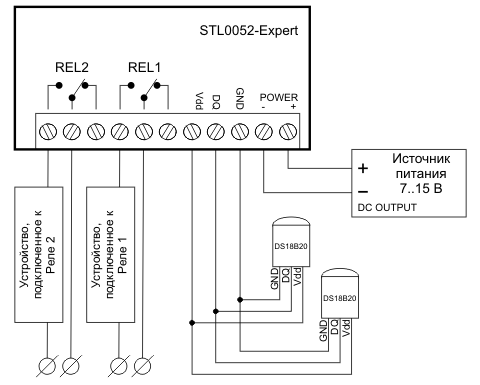

Рис.5. Схема включения
Быстрые рецепты.

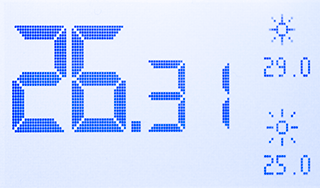

1.Двухступенчатый нагрев в одной зоне.
В настройках обоих реле выбран один и тот же датчик, оба в режиме “Нагрев” и подключены к нагревателям, температура для “Реле 2” назначена ниже чем для “Реле 1”. При понижении температуры ниже, установленного для “Реле 1”, включается первый нагреватель, если температура понижается ниже температуры для “Реле 2”, включается второй нагреватель.

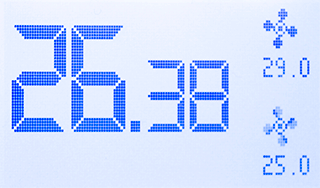

2.Двухступенчатое охлаждение в одной зоне.
В обоих реле выбран один и тот же датчик, оба реле в режиме “Охлаждение” и подключены к охладителям, температура для “Реле 2” назначена выше чем для “Реле 1”. При повышении температуры выше, установленного для “Реле 1”, включается первый охладитель, если его мощности не хватает и температура повышается выше температуры для “Реле 2”, включается второй охладитель.

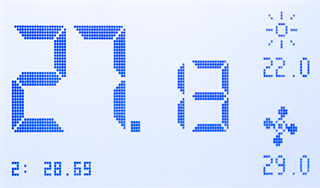

3.Поддержание температуры в одной зоне в заданном диапазоне.
В обоих реле выбран один и тот же датчик. “Реле 1” в режиме “Нагрев” и подключен к нагревателю, “Реле 2” в режиме “Охлаждение” и подключен к охладителю. Для “Реле 1” устанавливается предельная нижняя температура диапазона, для “Реле 2” устанавливается предельная верхняя температура. При понижении измеряемой температуры ниже чем установлена для “Реле 1” включается нагреватель, при повышении температуры выше чем установлена для “Реле 2” включается охладитель.

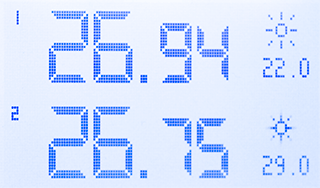

4.Нагрев в двух зонах.
В “Реле 1” и “Реле 2”выбраны разные датчики, оба в режиме “Нагрев”, к обоим подключены нагреватели. Для каждого реле установлена предельная нижняя температура для этой зоны.

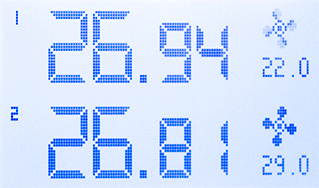

5.Охлаждение в двух зонах.
В “Реле 1” и “Реле 2”выбраны разные датчики, оба в режиме “Охлаждение”, к обоим подключены охладители. Для каждого реле установлена максимальная температура для своей зоны.
В целях улучшения потребительских свойств изделия, производитель может вносить изменения, и виды экранов могут отличаться от представленных в данном документе.
Внимание! Для корректной работы терморегулятора рекомендуется использовать оригинальные датчики DS18B20. Использование поддельных датчиков может приводить к некорректной работе терморегулятора, особенно в режиме двух датчиков.
Расширенная информация для специалистов.
Реле имеют ограниченный ресурс, зависящий от коммутируемого тока, от 1*100000 до 1*10000000 раз. Для увеличения срока службы реле можно использовать дополнительный силовой элемент: реле, магнитный пускатель и т.п., а так же рекомендуется не устанавливать значения гистерезиса, приводящие к слишком частым срабатываниям реле.
В терморегуляторе имеется защита от переполюсовки питания, при переполюсовке питания терморегулятор не включится. Индикация температуры начинается примерно через 1 секунду после включения. Показания на дисплее обновляются 1 раз в 1 секунду (при наличии помех и ошибок на кабеле датчика периодичность обновления может увеличиться до 3х секунд).
Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.
Документы

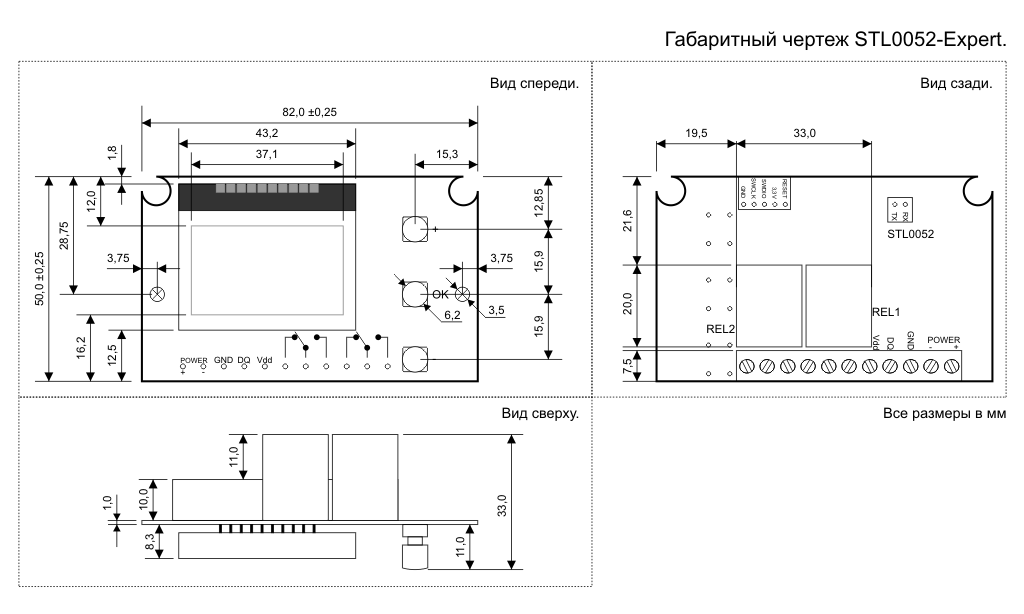

Инструкция Терморегулятора STL0052-Expert Размер: 1,2 мбГабаритный чертеж STL0052-Expert Размер: 58,4 кб -
