STK0046 - Оптосимисторный ключ

RUB 417.9

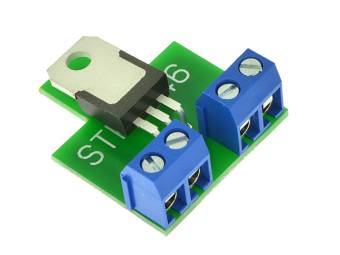

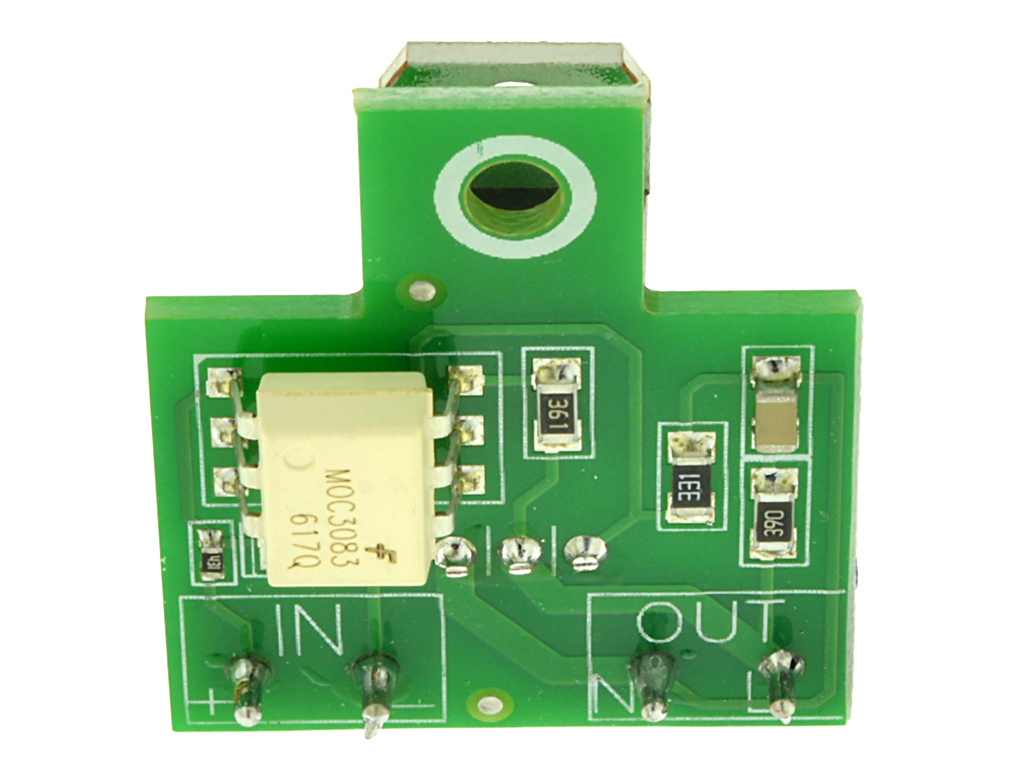

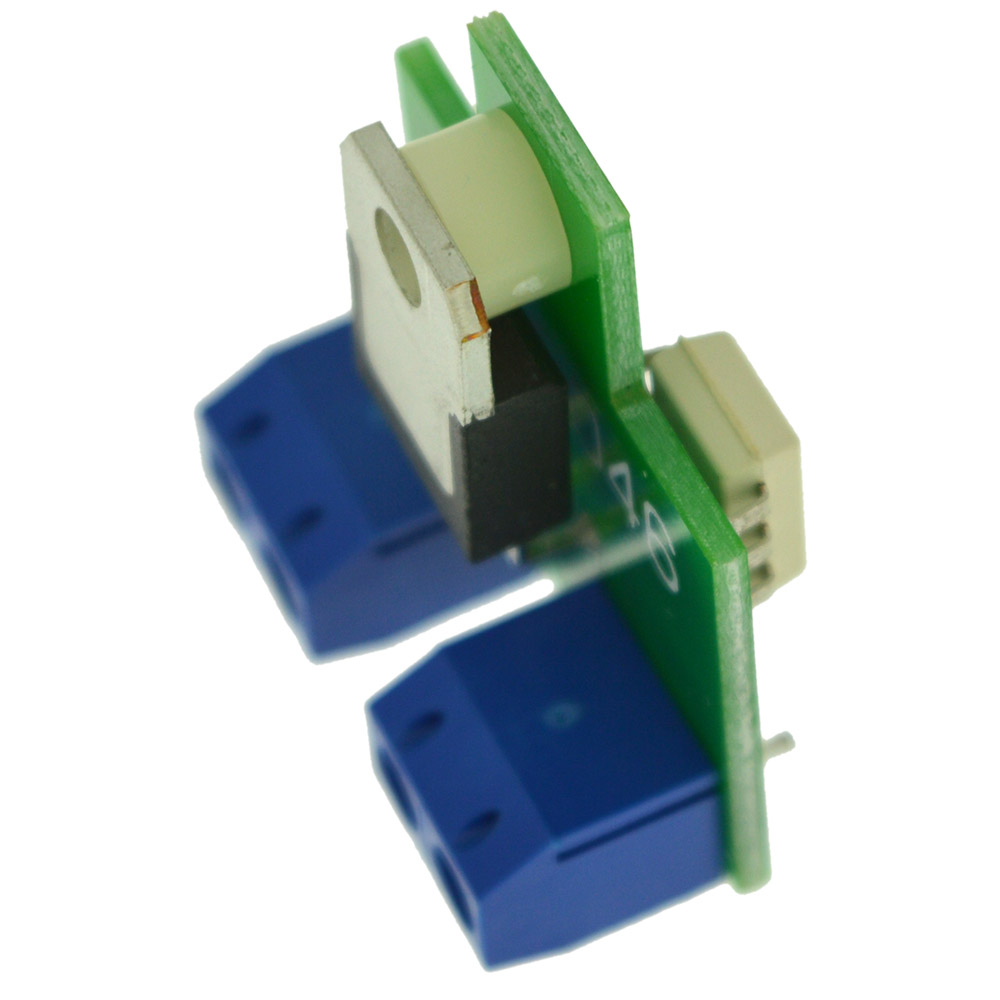

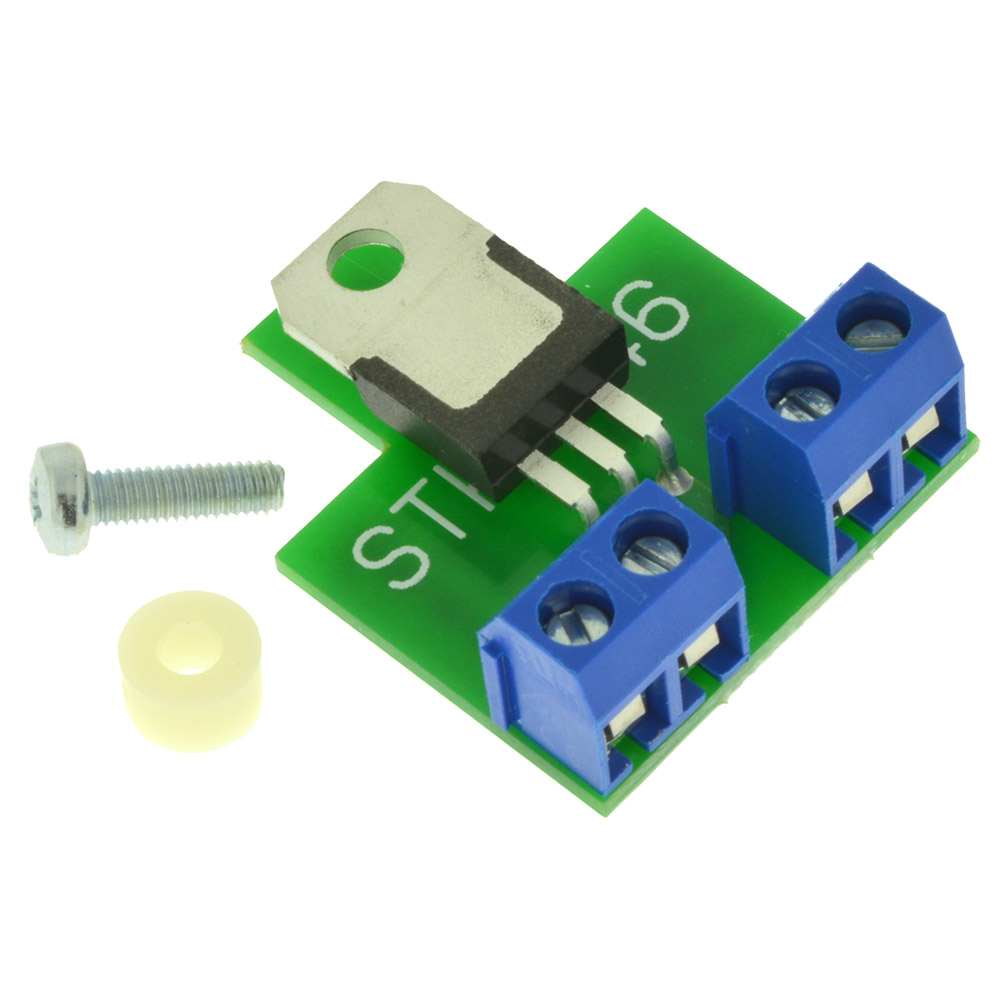

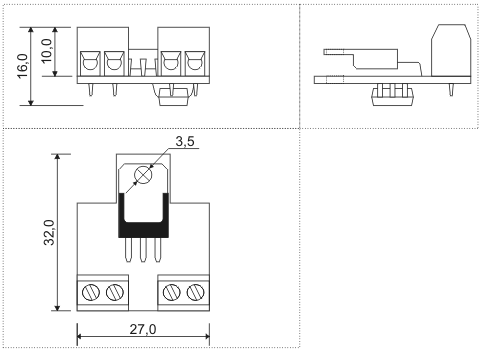

Оптосимисторный ключ STK0046 предназначен для управления нагрузкой в сети переменного тока. Оптосимисторный ключ полезен при реализации проектов "умный дом" и в других системах, где имеется необходимость коммутации электроприборов. STK0046 может управляться микроконтроллером или слаботочной схемой. Опторазвязка на входе блока гарантирует безопасную эксплуатацию управляющего устройства. Модуль имеет детектор перехода через ноль, что исключает возникновение помех по сети и электромагнитных помех - включение и отключение нагрузки происходит при переходе фазы через ноль. Наличие клеммников на входе и выходе делает простым и быстрым применение модуля в проекте. При управлении ключом от источника 12 В, на вход необходимо поставить токоограничивающий резистор номиналом 1,2 КОм (0,125 Вт), для управления от 24 В токоограничивающий резистор 3 КОм (0,25 Вт).  Для обеспечения температурного режима рекомендуется использовать радиатор. Установка модуля на радиатор выполняется с помощью винта М3 и пластиковой шайбы (входят в комплект). Шайбу необходимо установить между платой модуля и теплоотводом симистора перед тем, как модуль установить на радиатор. Комплектация: - модуль STK0046 - 1 шт.; - винт М3 х 10 - 1шт.; - пластиковая шайба - 1шт.; Преимущества в сравнении с электромагнитными реле. Неограниченный ресурс срабатываний Низкий управляющий ток и напряжение. Малый вес Бесшумное переключение Отсутствуют помехи по сети и электромагнитные помехи Технические характеристики Параметр Значение Коммутируемое переменное напряжение до 600 В Максимальный коммутируемый ток без радиатора (при tокр=25°С) 1 А Диапазон рабочих температур -40..+85°C Максимальный коммутируемый ток (при температуре симистора -40..85°С) 8 А Рекомендуемая площадь радиатора для коммутируемого тока до 4 А (при tокр=25°С) 65 кв.см. Рекомендуемая площадь радиатора для коммутируемого тока до 6 А (при tокр=25°С) 130 кв.см. Рекомендуемая площадь радиатора для коммутируемого тока до 8 А (при tокр=25°С) 260 кв.см. Вх. ток при напряжении 3,3 В 5 мА Вх. ток при напряжении 5 В 9 мА Напряжение изоляции 5 КВ Ключ открыт при напряжении на входе 3,3..5,0 В Ключ закрыт при напряжении на входе 0..1 В Защита входа от переполюсовки Да Размеры 32х27х16 мм Вес 9 г tокр - температура окружающего воздуха Внимание! При коммутации сетевого напряжения не допускается прикосновение к модулю и радиатору! Схема включения Схема модуля Габаритные размеры
