STK0046-6A - Оптосимисторный ключ 6 А

RUB 228

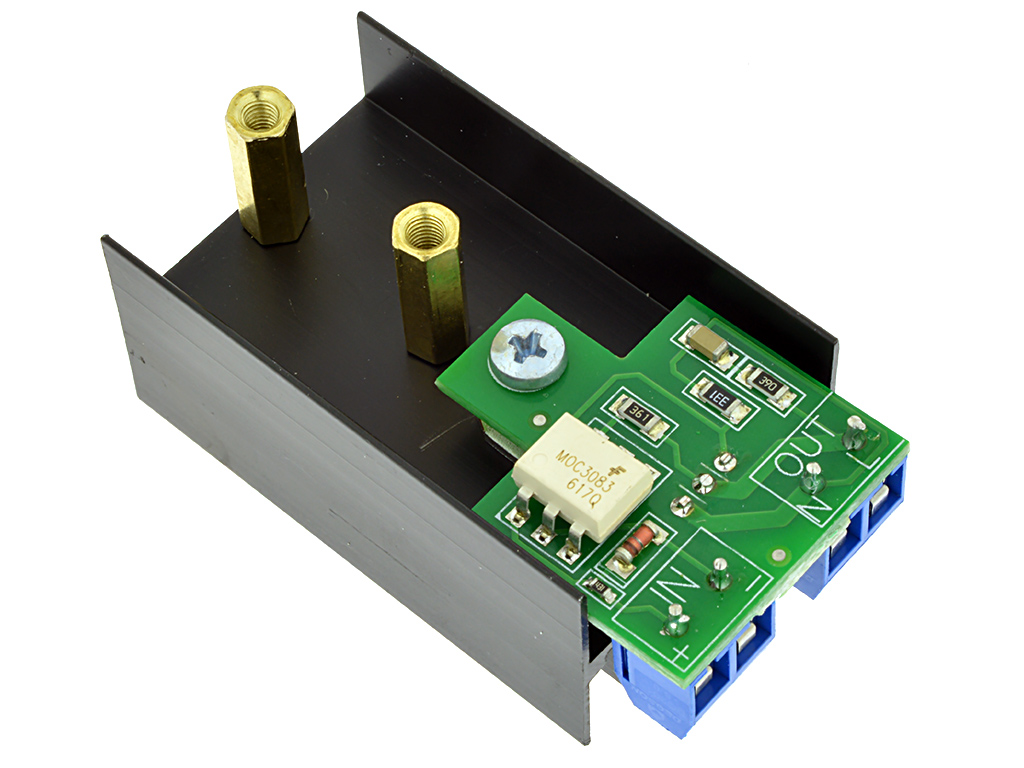

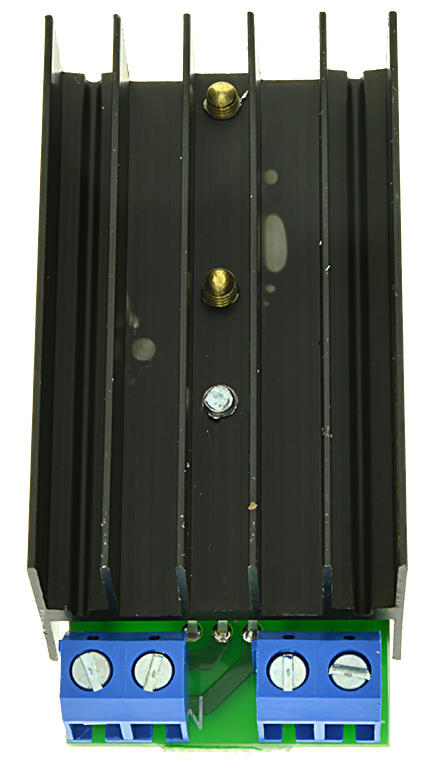

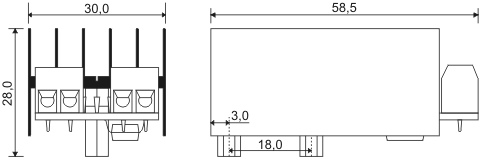

Оптосимисторный ключ STK0046 предназначен для управления нагрузкой в сети переменного тока. Оптосимисторный ключ полезен при реализации проектов "умный дом" и в других системах, где имеется необходимость коммутации электроприборов. STK0046 может управляться микроконтроллером или слаботочной схемой. Опторазвязка на входе блока гарантирует безопасную эксплуатацию управляющего устройства. Модуль имеет детектор перехода через ноль, что исключает возникновение помех по сети и электромагнитных помех - включение и отключение нагрузки происходит при переходе фазы через ноль. Наличие клеммников на входе и выходе делает простым и быстрым применение модуля в проекте. При управлении ключом от источника 12 В, на вход необходимо поставить токоограничивающий резистор номиналом 1,2 КОм (0,125 Вт), для управления от 24 В токоограничивающий резистор 3 КОм (0,25 Вт).  Для удобства монтажа на радиатор установлены две стойки с резьбой М3. Радиатор и стойки имеют гальваническую связь с силовой частью схемы! Преимущества в сравнении с электромагнитными реле. Неограниченный ресурс срабатываний Низкий управляющий ток и напряжение Бесшумное переключение Отсутствуют помехи по сети и электромагнитные помехи Технические характеристики Параметр Значение Коммутируемое переменное напряжение до 600 В Максимальный коммутируемый ток (при tокр=25°С) 6 А Диапазон рабочих температур -40..+85°C Температура радиатора при токе 4 А (tокр=25°С) 60°C Температура радиатора при токе 6 А (tокр=25°С) 85°C Вх. ток при напряжении 3,3 В 5 мА Вх. ток при напряжении 5 В 9 мА Напряжение изоляции 5 КВ Ключ открыт при напряжении на входе 3,3..5,0 В Ключ закрыт при напряжении на входе 0..1 В Защита входа от переполюсовки Да Размеры 58,5х30х28 мм Вес 31 г tокр - температура окружающего воздуха Внимание! При коммутации сетевого напряжения не допускается прикосновение к модулю, радиатору и металлическим стойкам! Схема включения Схема модуля Габаритные размеры
