      -STK0045-0.9A - Оптосимисторный ключ 0,9 А

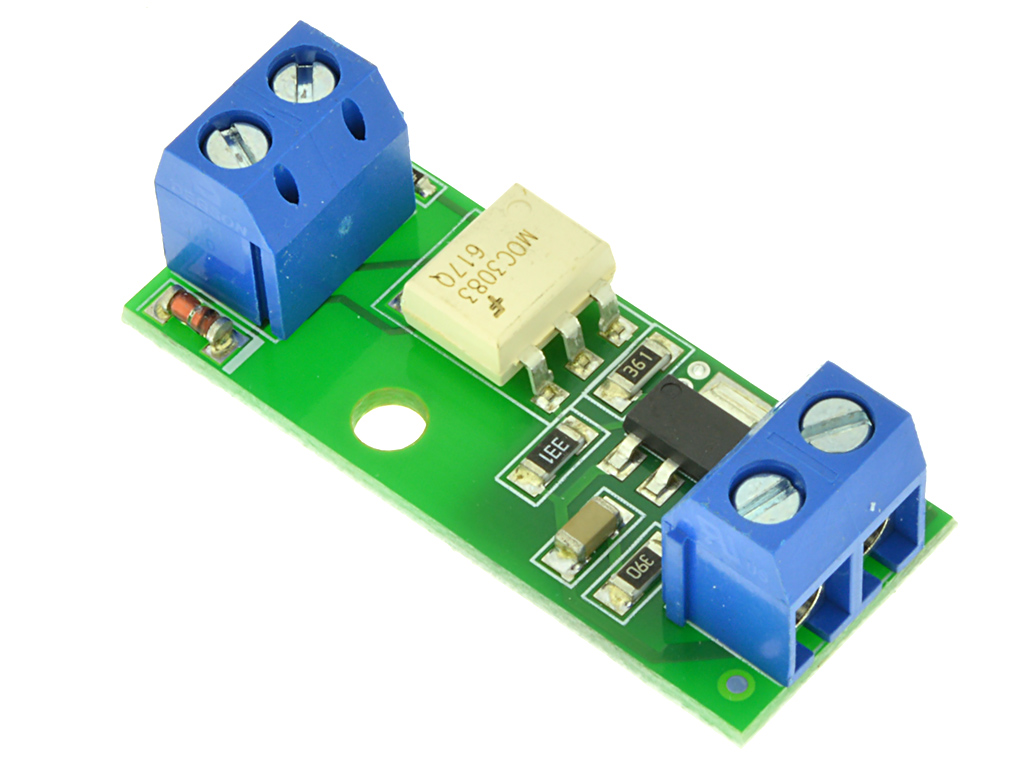

      STK0045-0.9A - Оптосимисторный ключ 0,9 А

      Советуем
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      • STK0045-0.9A - Оптосимисторный ключ 0,9 А
      Артикул: 0549
      Поделиться
      Со склада (150)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      258 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • Оптосимисторный ключ STK0045-0.9A предназначен для управления нагрузкой в сети переменного тока. Оптосимисторный ключ полезен при реализации проектов "умный дом" и в других системах, где имеется необходимость коммутации электроприборов. STK0045-0.9A может управляться микроконтроллером или слаботочной схемой. Опторазвязка на входе блока гарантирует безопасную эксплуатацию управляющего устройства. Модуль имеет детектор перехода через ноль, что исключает возникновение помех по сети и электромагнитных помех - включение и отключение нагрузки происходит при переходе фазы через ноль.
        Наличие клеммников на входе и выходе делает простым и быстрым применение модуля в проекте.
        При управлении ключом от источника 12 В, на вход необходимо поставить токоограничивающий резистор номиналом 1,2 КОм (0,125 Вт), для управления от 24 В токоограничивающий резистор 3 КОм (0,25 Вт)

        Преимущества в сравнении с электромагнитными реле.

        • Неограниченный ресурс срабатываний
        • Низкий управляющий ток и напряжение
        • Малый вес
        • Бесшумное переключение
        • Отсутствуют помехи по сети и электромагнитные помехи

        Технические характеристики

        Параметр Значение
        Коммутируемое переменное напряжение до 600 В
        Максимальный коммутируемый ток (tокр 25°С) 0,9 А
        Вх. ток при напряжении 3,3 В 5 мА
        Вх. ток при напряжении 5 В 9 мА
        Напряжение изоляции 5 КВ
        Температура модуля при токе 0,9 А (tокр 25°С) 85°C
        Ключ открыт при напряжении на входе 3,3..5,0 В
        Ключ закрыт при напряжении на входе 0..1 В
        Защита входа от переполюсовки Да
        Диапазон рабочих температур -40..+85°C
        Размеры 39х16х14,5 мм
        Вес 6 г

        tокр - температура окружающего воздуха

        Внимание! При коммутации сетевого напряжения не допускается прикосновение к модулю!

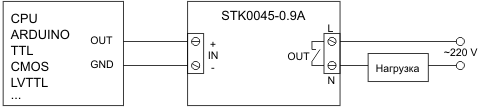

        Схема включения

        Схема включения оптосимисторного ключа STK0045-0.9A

        Схема модуля

        Схема модуля STK0045-0.9A

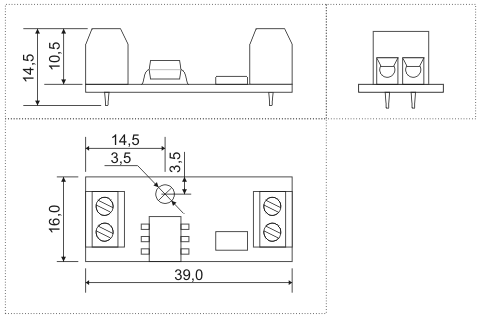

        Габаритные размеры

        Габаритные размеры оптосимисторного ключа STK0045-0.9A
