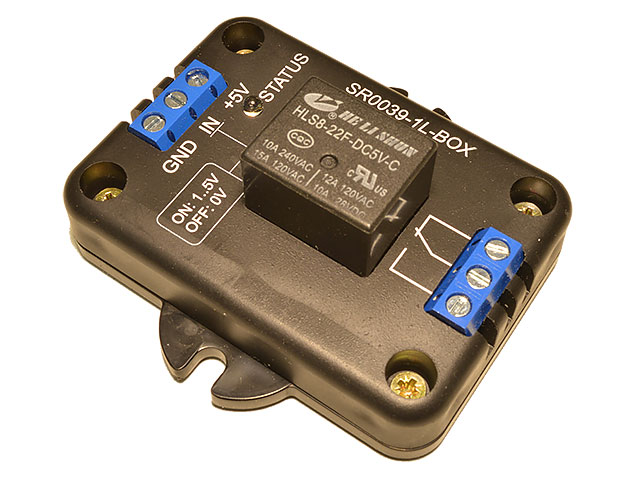

    -SR0039-1L-BOX - Релейный модуль в корпусе, 1-канал, 5В

    SR0039-1L-BOX - Релейный модуль в корпусе, 1-канал, 5В

    • SR0039-1L-BOX - Релейный модуль в корпусе, 1-канал, 5В
    • SR0039-1L-BOX - Релейный модуль в корпусе, 1-канал, 5В
    Артикул: 0524
    Поделиться
    Со склада (201)
    Товар в наличии на складе, резервируется при заказе
    Нужно больше?
    Возможна отгрузка в течение 1-2 рабочих дней
    937 руб.
    - +
    В корзинуВ корзине
    Условия оплаты и доставки
    Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
    Гарантированное качество Гарантированное качество и технические параметры
    Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
    Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
    Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
    • Описание
    • Характеристики
    • Отзывы
    • Задать вопрос
    • Описание

      Модуль предназначен для коммутации силовых нагрузок с максимальным током до 10 А при максимальном переменном напряжении 240 В. Управление осуществляется логическим уровнем.

      Когда на входе отсутствует управляющий сигнал - светодиод выключен, контакты реле находятся в состоянии как на чертеже модуля. При наличии управляющего сигнала, светодиод включен, контакты реле находятся в противоположном состоянии.

      Технические характеристики

      Параметр Значение
      Напряжение питания 5 В
      Максимальный потребляемый ток по питанию 70 мА
      Максимальный потребляемый ток по входу 1 мА
      Индикация состояния Светодиод  зеленый
      Входной сигнал:
      0..+0.7 В выключено
      +1..5.0 В включено
      Коммутируемый переменный ток при 240 В до 10 А
      Коммутируемый постоянный ток при 28 В до 10 А
      Максимальное коммутируемое постоянное напряжение 30 В
      Ресурс срабатывания реле (в зависимости от коммутируемого тока) от 100 000 до 10 000 000 раз
      Габаритные размеры  63 х 59,5 х 26,5 мм
      Вес 35 г.
      Температура эксплуатации -40..+85°C

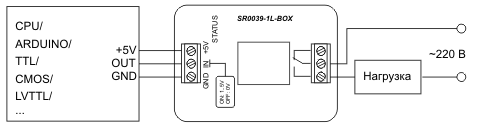

      Схема включения

      Схема включения релейного модуля SR0039-1L

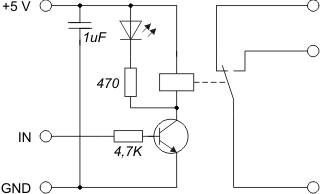

      Схема модуля

      Схема релейного модуля SR0039-1L

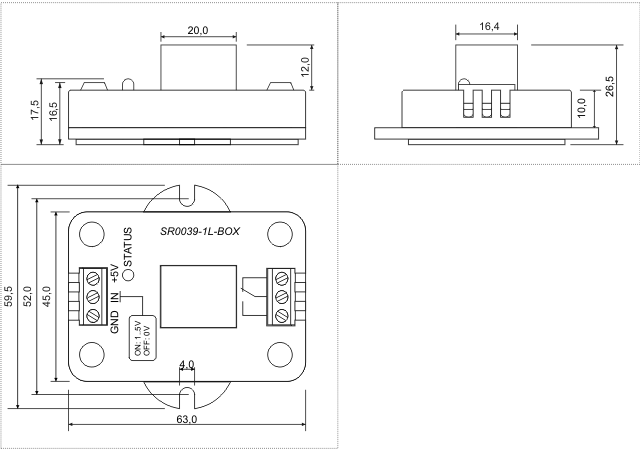

      Габаритные размеры

      Габаритные размеры релейного модуля SR0039-1L

    • Управление Реле
      Максимальный ток, А 10
    SR0039-1L-BOX - Релейный модуль в корпусе, 1-канал, 5В SR0039-1L-BOX - Релейный модуль в корпусе, 1-канал, 5В 0524 SR0039-1L-BOX - Релейный модуль в корпусе, 1-канал, 5В
    RUB 937
    Управление
    Реле
    Максимальный ток, А
    10
    Описание Модуль предназначен для коммутации силовых нагрузок с максимальным током до 10 А при максимальном переменном напряжении 240 В. Управление осуществляется логическим уровнем.  Когда на входе отсутствует управляющий сигнал - светодиод выключен, контакты реле находятся в состоянии как на чертеже модуля. При наличии управляющего сигнала, светодиод включен, контакты реле находятся в противоположном состоянии. Технические характеристики Параметр Значение Напряжение питания 5 В Максимальный потребляемый ток по питанию 70 мА Максимальный потребляемый ток по входу 1 мА Индикация состояния Светодиод  зеленый Входной сигнал: 0..+0.7 В выключено +1..5.0 В включено Коммутируемый переменный ток при 240 В до 10 А Коммутируемый постоянный ток при 28 В до 10 А Максимальное коммутируемое постоянное напряжение 30 В Ресурс срабатывания реле (в зависимости от коммутируемого тока) от 100 000 до 10 000 000 раз Габаритные размеры  63 х 59,5 х 26,5 мм Вес 35 г. Температура эксплуатации -40..+85°C Схема включения Схема модуля Габаритные размеры
