-SR0039-12-1L-BOX - Релейный модуль в корпусе, 1-канал, 12 В

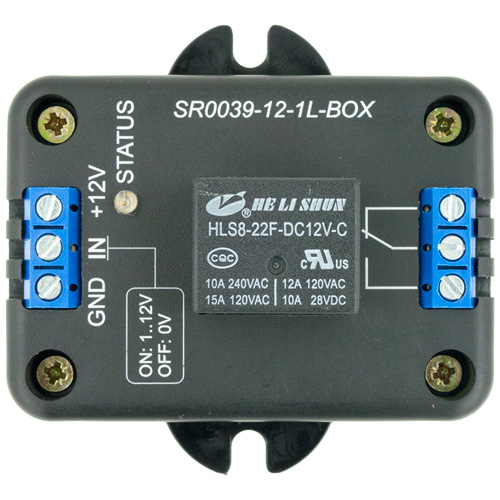

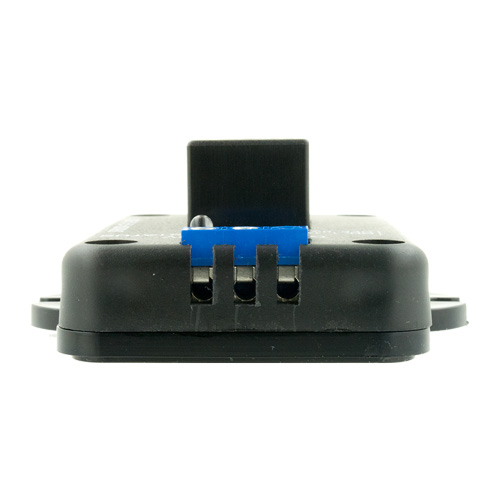

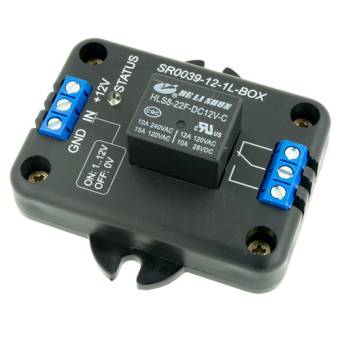

SR0039-12-1L-BOX - Релейный модуль в корпусе, 1-канал, 12 В

Советуем

Артикул: 0601

Реле с управлением логическим уровнем 12 В, 1 канал.

Подробнее

Со склада (48)

Товар в наличии на складе, резервируется при заказе

Нужно больше?

Возможна отгрузка в течение 1-2 рабочих дней

369 руб.

- +

В корзину

Условия оплаты и доставки

Гарантированное качество Гарантированное качество и технические параметры

Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон

Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов

Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.

Описание
Характеристики
Отзывы
Задать вопрос

Технические характеристики

Параметр	Значение
Напряжение питания	12 В
Максимальный потребляемый ток по питанию	40 мА
Максимальный потребляемый ток по входу	3 мА
Индикация состояния	Светодиод зеленый
Входной сигнал:
0..+0.6 В	выключено
+1..12.0 В	включено
Коммутируемый переменный ток при 240 В	до 10 А
Коммутируемый постоянный ток при 28 В	до 10 А
Максимальное коммутируемое постоянное напряжение	30 В
Ресурс срабатывания реле (в зависимости от коммутируемого тока)	от 100 000 до 10 000 000 раз
Крепежное отверстие	3,5мм
Габаритные размеры	63,0 х 59,5 х 26,5 мм
Вес	35 г
Температура эксплуатации	-40..+85°C

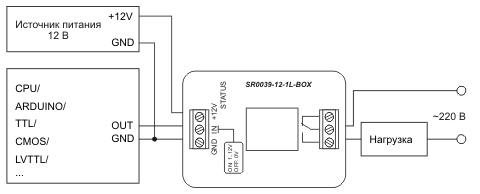

Схема включения

Схема включения релейного модуля 12 вольт SR0039-12-1L-BOX

Габаритные размеры

Габаритные размеры релейного модуля 12 вольт SR0039-12-1L-BOX

Управление	Реле
Максимальный ток, А	10

SR0039-12-1L-BOX - Релейный модуль в корпусе, 1-канал, 12 В SR0039-12-1L-BOX - Релейный модуль в корпусе, 1-канал, 12 В 0601

RUB 369

Управление

Реле

Максимальный ток, А

Модуль предназначен для коммутации силовых нагрузок с максимальным током до 10 А при максимальном переменном напряжении 240 В. Управление осуществляется логическим уровнем. Технические характеристики Параметр Значение Напряжение питания 12 В Максимальный потребляемый ток по питанию 40 мА Максимальный потребляемый ток по входу 3 мА Индикация состояния Светодиод зеленый Входной сигнал: 0..+0.6 В выключено +1..12.0 В включено Коммутируемый переменный ток при 240 В до 10 А Коммутируемый постоянный ток при 28 В до 10 А Максимальное коммутируемое постоянное напряжение 30 В Ресурс срабатывания реле (в зависимости от коммутируемого тока) от 100 000 до 10 000 000 раз Крепежное отверстие 3,5мм Габаритные размеры 63,0 х 59,5 х 26,5 мм Вес 35 г Температура эксплуатации -40..+85°C Схема включения Габаритные размеры
