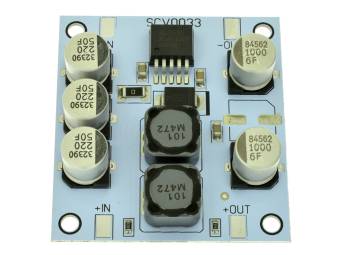

SCV0033-5V-5A - Импульсный стабилизатор напряжения 5 V, 5 А

RUB 1428 RUB

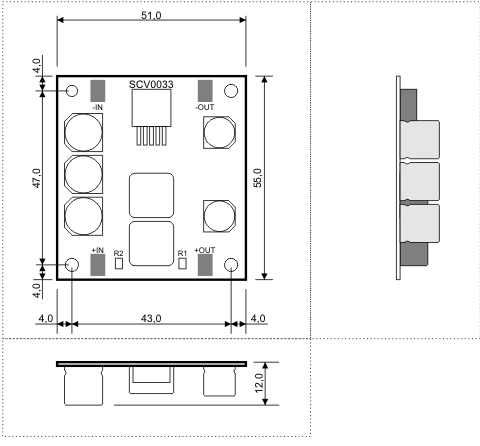

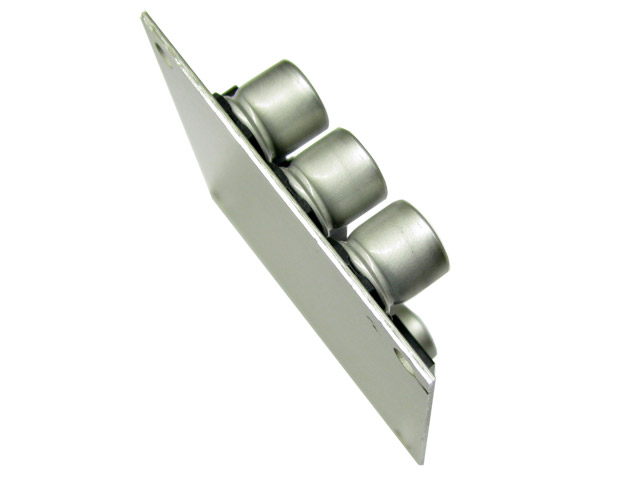

Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 3 А без установки дополнительного теплоотвода. Для токов от 3 А к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 200см2. Радиатор может быть прикреплен винтами или стойками, для этого в модуле предусмотрены четыре отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа. Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф. Технические характеристики Параметр Значение Входное напряжение 6,5..40 В Выходное напряжение 5,0 В ±5% Выходной ток во всем диапазоне напряжений 0..5 А Ограничение выходного тока 5..6 А Частота преобразования 150 КГц Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Iвых = 3А 57° С КПД при Uвх = 25 В, Iвых = 5А 80% Амплитуда пульсаций на выходе при Uвх = 25 В, Iвых = 5А 130 мВ Диапазон рабочих температур -40..85° С Защита от переполюсовки нет Размеры модуля 55 х 51 х 12 мм Вес модуля 25 г Схема модуля Габаритные размеры
