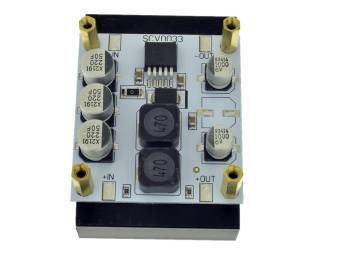

SCV0033-3.3V-5A-R - Импульсный стабилизатор напряжения 3.3 V, 5 А, с радиатором
Стабилизатор напряжения с радиатором. Входное напряжение - 5,7..40 В, выходное напряжение - 3,3 В, допустимая нагрузка - не более 5 А.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- ОЕМ-поставки
-

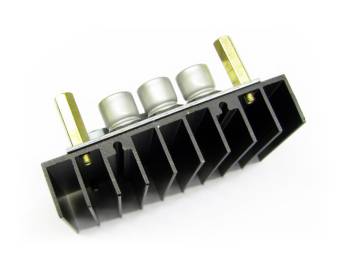

Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 200 кв.см., что позволяет в течение продолжительного времени снимать выходной ток до 5 А. Модуль закреплен к радиатору четырьмя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением ребер.
Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А.
При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.
Технические характеристики

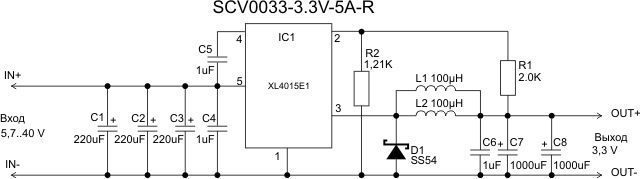

Параметр Значение Входное напряжение 5,7..40 В Выходное напряжение 3,3 В ±5% Выходной ток во всем диапазоне напряжений 0..5 А Ограничение выходного тока 5..6 А Частота преобразования 150 КГц Температура радиатора при tокр = 25° С, Uвх = 25 В, Iвых = 5А 60° С КПД при Uвх = 25 В, Iвых = 5А 73% Амплитуда пульсаций на выходе при Uвх = 25 В, Iвых = 5А 100 мВ Диапазон рабочих температур -40..85° С Защита от переполюсовки нет Размеры модуля с радиатором 70 х 51 х 30 мм Вес модуля с радиатором 72 г Схема модуля

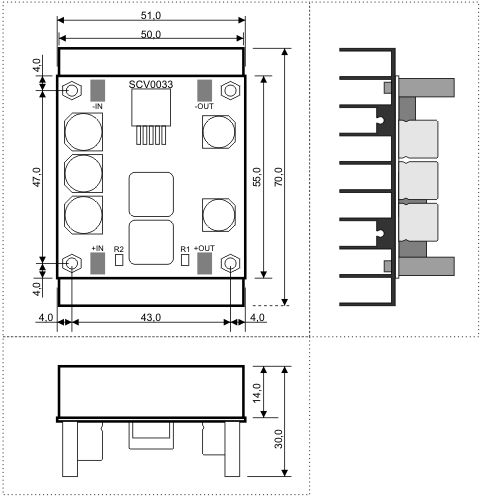

Габаритные размеры
-
Тип Понижающий Напряжение 3,3 В Ток 5 А С радиатором Да -
-
Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.
