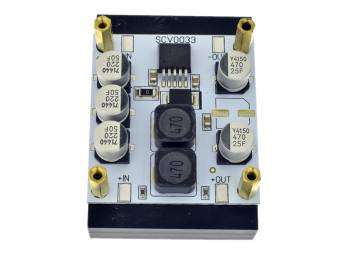

    -SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором

    SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором

    • SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором
    • SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором
    • SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором
    • SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором
    • SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором
    • SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором
    Артикул: 0495

    Стабилизатор напряжения с радиатором. Входное напряжение -  ..40 В, выходное напряжение - 24,0 В, допустимая нагрузка - не более 5 А.

    Подробнее
    Поделиться
    Со склада (25)
    Товар в наличии на складе, резервируется при заказе
    Нужно больше?
    Возможна отгрузка в течение 1-2 рабочих дней
    1 676 руб.
    - +
    В корзинуВ корзине
    Условия оплаты и доставки
    Производственная поставка (OEM):
    Минимальное количество OEM-поставки: 120 ,
    Цена за 1 в OEM партии: 1 156.50 руб.
    Подробнее
    Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
    Гарантированное качество Гарантированное качество и технические параметры
    Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
    Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
    Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
    Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
    • Описание
    • Характеристики
    • Отзывы
    • Задать вопрос
    • ОЕМ-поставки

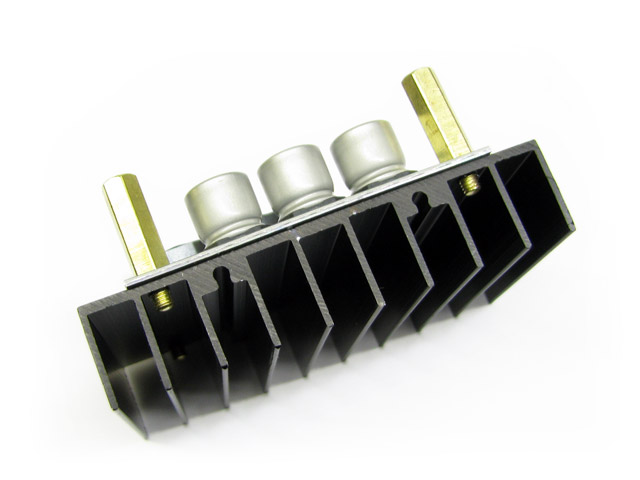

    • Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 200 кв.см., что позволяет в течение продолжительного времени снимать выходной ток до 5 А. Модуль закреплен к радиатору четырьмя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением ребер.

      Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А.

      При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

      Технические характеристики

      Параметр Значение
      Входное напряжение 26..40 В
      Выходное напряжение 24,0 В ±5%
      Выходной ток во всем диапазоне напряжений 0..5 А
      Ограничение выходного тока 5..6 А
      Частота преобразования 150 КГц
      Температура радиатора при tокр = 25° С, Uвх = 36 В, Iвых = 5А 75° С
      КПД при Uвх = 36 В, Iвых = 5А 88%
      Амплитуда пульсаций на выходе при Uвх = 36 В, Iвых = 5А 130 мВ
      Диапазон рабочих температур -40..85° С
      Защита от переполюсовки нет
      Размеры модуля с радиатором 70 х 51 х 30 мм
      Вес модуля с радиатором 72 г

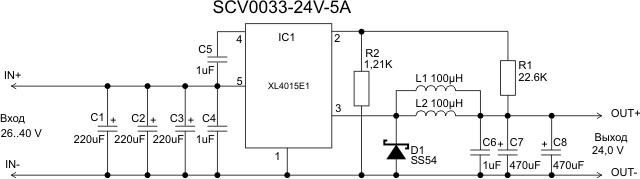

      Схема модуля

      Схема SCV0033

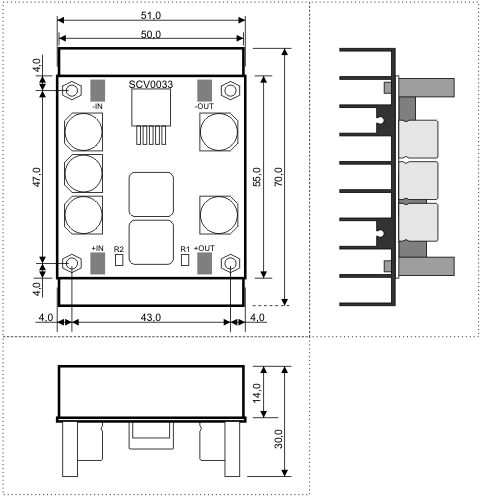

      Габаритные размеры

      Габаритные размеры SCV0033

    • Тип Понижающий
      Напряжение 24 В
      Ток 5 А
      С радиатором Да
    • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

    SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором 0495 SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором SCV0033-24V-5A-R - Импульсный стабилизатор напряжения 24 V, 5 А, с радиатором
    RUB 1676 RUB
    Тип
    Понижающий
    Напряжение
    24 В
    Ток
    5 А
    С радиатором
    Да
    Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 200 кв.см., что позволяет в течение продолжительного времени снимать выходной ток до 5 А. Модуль закреплен к радиатору четырьмя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением ребер. Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф. Технические характеристики Параметр Значение Входное напряжение 26..40 В Выходное напряжение 24,0 В ±5% Выходной ток во всем диапазоне напряжений 0..5 А Ограничение выходного тока 5..6 А Частота преобразования 150 КГц Температура радиатора при tокр = 25° С, Uвх = 36 В, Iвых = 5А 75° С КПД при Uвх = 36 В, Iвых = 5А 88% Амплитуда пульсаций на выходе при Uвх = 36 В, Iвых = 5А 130 мВ Диапазон рабочих температур -40..85° С Защита от переполюсовки нет Размеры модуля с радиатором 70 х 51 х 30 мм Вес модуля с радиатором 72 г Схема модуля Габаритные размеры
