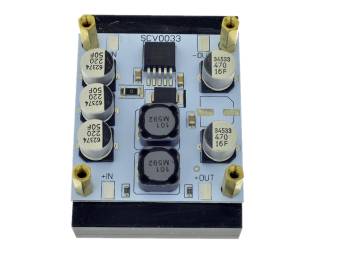

      -SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором

      SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором

      • SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором
      • SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором
      • SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором
      • SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором
      • SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором
      • SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором
      Артикул: 0494

      Стабилизатор напряжения с радиатором. Входное напряжение - 13,5..40 В, выходное напряжение - 12,0 В, допустимая нагрузка - не более 5 А.

      Подробнее
      Поделиться
      Со склада (54)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      806 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 120 ,
      Цена за 1 в OEM партии: 693 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки

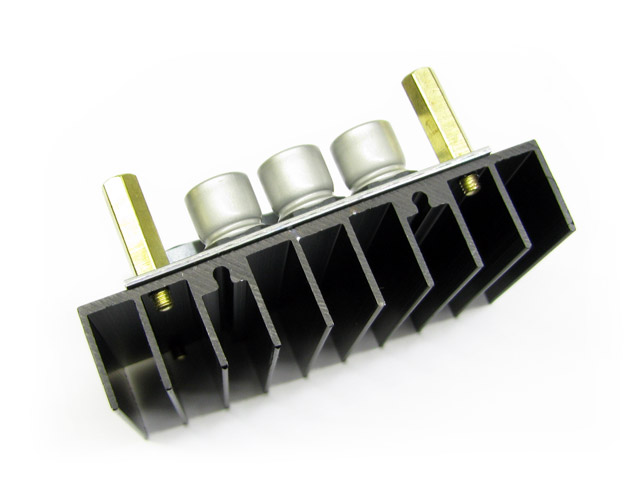

      • Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 200 кв.см., что позволяет в течение продолжительного времени снимать выходной ток до 5 А. Модуль закреплен к радиатору четырьмя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением ребер.

        Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А.

        При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

        Технические характеристики

        Параметр Значение
        Входное напряжение 13,5..40 В
        Выходное напряжение 12,0 В ±5%
        Выходной ток во всем диапазоне напряжений 0..5 А
        Ограничение выходного тока 5..6 А
        Частота преобразования 150 КГц
        Температура радиатора при tокр = 25° С, Uвх = 25 В, Iвых = 5А 65° С
        КПД при Uвх = 25 В, Iвых = 5А 91%
        Амплитуда пульсаций на выходе при Uвх = 25 В, Iвых = 5А 150 мВ
        Диапазон рабочих температур -40..85° С
        Защита от переполюсовки нет
        Размеры модуля с радиатором 70 х 51 х 30 мм
        Вес модуля с радиатором 72 г

        Схема модуля

        Схема SCV0033

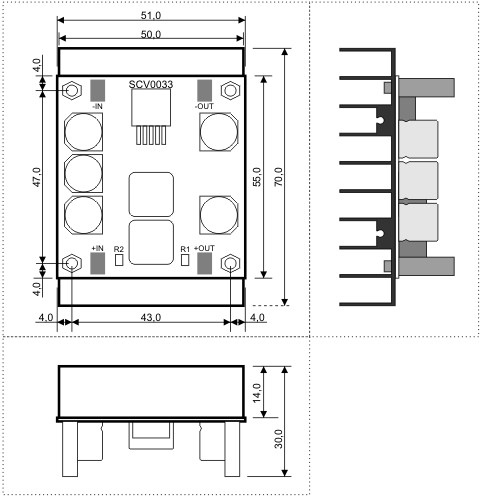

        Габаритные размеры

        Габаритные размеры SCV0033

      • Тип Понижающий
        Напряжение 12 В
        Ток 5 А
        С радиатором Да
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором 0494 SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором SCV0033-12V-5A-R - Импульсный стабилизатор напряжения 12 V, 5 А, с радиатором
      RUB 806 RUB
      Тип
      Понижающий
      Напряжение
      12 В
      Ток
      5 А
      С радиатором
      Да
      Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 200 кв.см., что позволяет в течение продолжительного времени снимать выходной ток до 5 А. Модуль закреплен к радиатору четырьмя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением ребер. Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф. Технические характеристики Параметр Значение Входное напряжение 13,5..40 В Выходное напряжение 12,0 В ±5% Выходной ток во всем диапазоне напряжений 0..5 А Ограничение выходного тока 5..6 А Частота преобразования 150 КГц Температура радиатора при tокр = 25° С, Uвх = 25 В, Iвых = 5А 65° С КПД при Uвх = 25 В, Iвых = 5А 91% Амплитуда пульсаций на выходе при Uвх = 25 В, Iвых = 5А 150 мВ Диапазон рабочих температур -40..85° С Защита от переполюсовки нет Размеры модуля с радиатором 70 х 51 х 30 мм Вес модуля с радиатором 72 г Схема модуля Габаритные размеры
      Страницы: 1 2 След.
      ekits_support 14.06.2016 21:53:11
      Микросхема XL4015E1
      http://www.ekits.ru/index.php?productID=3244
      Тимур 11.06.2016 13:31:02
      Здравствуйте. Подскажите, чем можно заменить микросхему? Вышла из строя вследствие неправильного подключения.
      ekits_support 15.09.2015 18:45:08
      Можно.
      Михаил 15.09.2015 09:14:31
      Можно ли это устройство ставить в автомобиль на розетку прикуривателя. Пользоваться собираюсь радар-детекторами, зарядкой для телефона.
      ekits_support 16.12.2014 10:36:27
      Нет, т.к. выходное напряжение 12В, а для заряда 12В аккумулятора требуется несколько большее напряжение.
      ekits_support 06.12.2014 21:52:38
      Подстроить выходное напряжение, подобрав номинал резистора R1. Можно вместо него установить подстроечник.
      Олег 06.12.2014 00:21:32
      Здравствуйте! Поясните "...можно включить эти модули в параллель. Возможно потребуется подстроить выходное напряжение одного модуля максимально близко к напряжению второго...." как подстроить?
      ekits_support 05.12.2014 21:33:55
      Пока, к сожалению, ничего.
      robla 15.12.2014 17:03:00
      Здравствуйте ! Можно ли использовать данный стабилизатор в качестве зарядного устройства автомобильного аккумулятора емкостью до 60А-ч
      Юрий 04.12.2014 22:21:56
      Здравствуйте! Нужен преобразователь с 50,4в(4LiPo по 12,6в последовательно) до 12в 5а.Что посоветуете? Спасибо.
      Страницы: 1 2 След.
