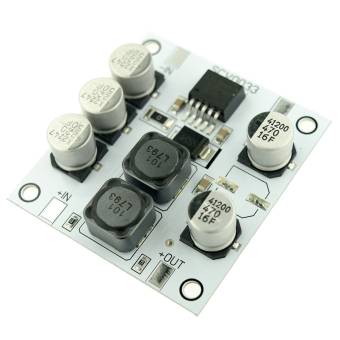

SCV0033-12V-5A - Импульсный стабилизатор напряжения 12 V, 5 А
Стабилизатор напряжения. Входное напряжение - 13,5..40 В, выходное напряжение - 12,0 В, допустимая нагрузка - не более 5 А.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- ОЕМ-поставки
-

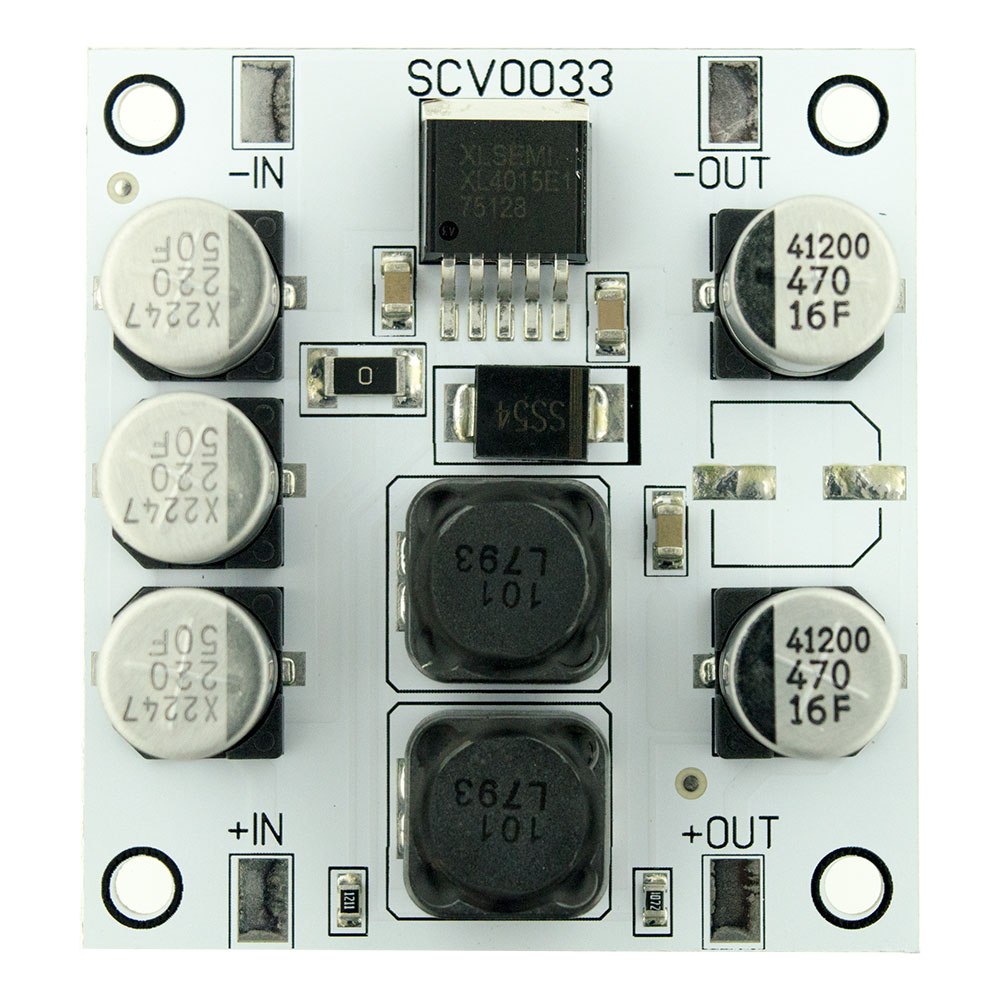

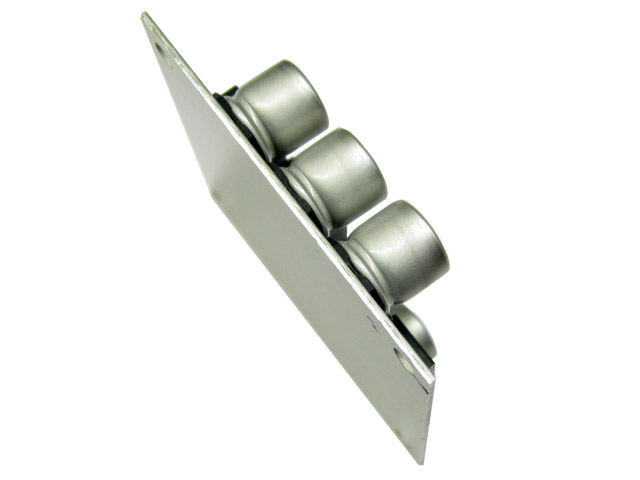

Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 3 А без установки дополнительного теплоотвода. Для токов от 3 А к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 200 кв.см. Радиатор может быть прикреплен винтами или стойками, для этого в модуле предусмотрены четыре отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа.
Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А.
При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200 мкФ.
Технические характеристики

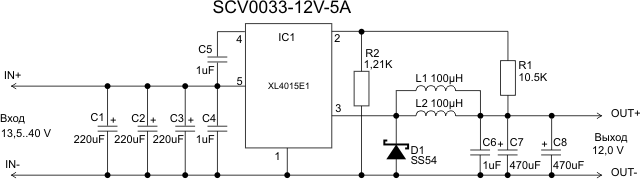

Параметр Значение Входное напряжение 13,5..40 В Выходное напряжение 12,0 В ±5% Выходной ток во всем диапазоне напряжений 0..5 А Ограничение выходного тока 5..6 А Частота преобразования 150 КГц Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Iвых = 3 А 60° С КПД при Uвх = 25 В, Iвых = 5 А 91% Амплитуда пульсаций на выходе при Uвх = 25 В, Iвых = 5А 150 мВ Диапазон рабочих температур -40..85° С Защита от переполюсовки нет Размеры модуля 55 х 51 х 12 мм Вес модуля 25 г Схема модуля
Габаритные размеры
-
Тип Понижающий Напряжение 12 В Ток 5 А -
-
Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.
Андрей
|
Заказывал для себя, но продал напарнику. Он ставил камеры на 5 вольт, и пришлось немного поработать паяльником, неудобно перепаивать на плате резистор. А так работают уже 3й год, стоят в коробках на потолке под нагрузкой до 1.5А, нареканий нет.
|
