      -SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А

      SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А

      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      • SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      Артикул: 0460
      Поделиться
      Со склада (25)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      464 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 480 ,
      Цена за 1 в OEM партии: 360 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Импульсный стабилизатор напряжения SCV0029-12V-1.5A предназначен для питания нагрузок, рассчитанных на 12В. Стабилизатор имеет высокий КПД и при выходном токе до 1,5А не нуждается в теплоотводе.

        Особенности модуля:

        • повышенный эксплуатационный ресурс,
          благодаря примененным в нем танталовым конденсаторам;
        • наличие четырех выходных разъемов,
          позволяющих "на горячую" подключать и отключать до четырех нагрузок;

        Комплект поставки:

        • Модуль SCV0029-12V-1.5A - 1 шт.
        • Клеммник разъемный на кабель, двухконтактный 2EDGK-5.0-02P-14-00A(H) - 1 шт.
        • Инструкция - 1шт.

        Технические характеристики

        Параметр Значение
        Входное напряжение 15..35 В
        Выходное напряжение 12 В
        Выходной долговременный ток, не более 1,5 А
        Ограничение выходного тока 2..3 А
        Частота преобразования 150 КГц
        Температура модуля без радиатора при tокр = 25° С, Uвх = 24 В
        при вых. токе 0,5 А 40 ° С
        при вых. токе 1 А 50 ° С
        при вых. токе 1,5 А 70 ° С
        КПД при Uвх = 24 В, Iвых = 1,5 А 89%
        Пульсации на выходе при Uвх.=24В, Iвых.=1,5А 60мВ
        Диапазон рабочих температур -40..105° С
        Защита от переполюсовки да
        Размеры модуля 54.5 х 30.5 х 12.2 мм
        Вес модуля 17 г

        Для подключения нагрузки на модуле установлено 4 разъемных двухконтактных клеммника 2EDGR-5.0-02P-14-00A(H), ответные части клеммника 2EDGK-5.0-02P-14-00A(H) (в комплект поставки входит 1 шт.) имеют зажим под отвертку. На входе модуля установлены 25 см. провода: желтый - плюс, черный - минус. В модуле реализована защита от переполюсовки питающего напряжения, а так же тепловая защита и ограничение по выходному току от 2 до 3 А (защита от КЗ). Выходное напряжение не может превышать напряжение на входе.

        При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф на каждый подключенный модуль.

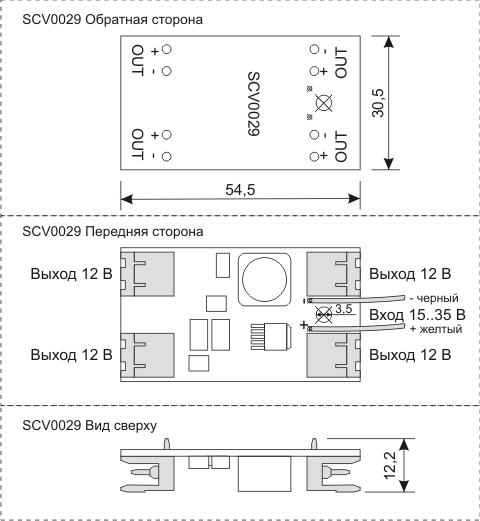

        Габаритные размеры

        Габаритные размеры стабилизатора напряжения SCV0029

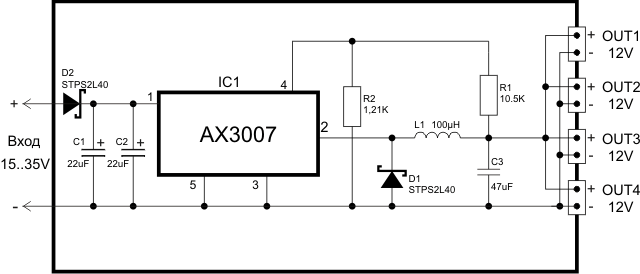

        Схема модуля

        Схема стабилизатора SCV0029

      • Тип Понижающий
        Напряжение 12 В
        Ток 1,5 А
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А 0460 SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
      RUB 464 RUB
      Тип
      Понижающий
      Напряжение
      12 В
      Ток
      1,5 А
      Импульсный стабилизатор напряжения SCV0029-12V-1.5A предназначен для питания нагрузок, рассчитанных на 12В. Стабилизатор имеет высокий КПД и при выходном токе до 1,5А не нуждается в теплоотводе. Особенности модуля:  повышенный эксплуатационный ресурс, благодаря примененным в нем танталовым конденсаторам; наличие четырех выходных разъемов, позволяющих "на горячую" подключать и отключать до четырех нагрузок; Комплект поставки: Модуль SCV0029-12V-1.5A - 1 шт. Клеммник разъемный на кабель, двухконтактный 2EDGK-5.0-02P-14-00A(H) - 1 шт. Инструкция - 1шт. Технические характеристики Параметр Значение Входное напряжение 15..35 В Выходное напряжение 12 В Выходной долговременный ток, не более 1,5 А Ограничение выходного тока 2..3 А Частота преобразования 150 КГц Температура модуля без радиатора при tокр = 25° С, Uвх = 24 В при вых. токе 0,5 А 40 ° С при вых. токе 1 А 50 ° С при вых. токе 1,5 А 70 ° С КПД при Uвх = 24 В, Iвых = 1,5 А 89% Пульсации на выходе при Uвх.=24В, Iвых.=1,5А 60мВ Диапазон рабочих температур -40..105° С Защита от переполюсовки да Размеры модуля 54.5 х 30.5 х 12.2 мм Вес модуля 17 г Для подключения нагрузки на модуле установлено 4 разъемных двухконтактных клеммника 2EDGR-5.0-02P-14-00A(H), ответные части клеммника 2EDGK-5.0-02P-14-00A(H) (в комплект поставки входит 1 шт.) имеют зажим под отвертку. На входе модуля установлены 25 см. провода: желтый - плюс, черный - минус. В модуле реализована защита от переполюсовки питающего напряжения, а так же тепловая защита и ограничение по выходному току от 2 до 3 А (защита от КЗ). Выходное напряжение не может превышать напряжение на входе. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф на каждый подключенный модуль. Габаритные размеры Схема модуля
