      -SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А

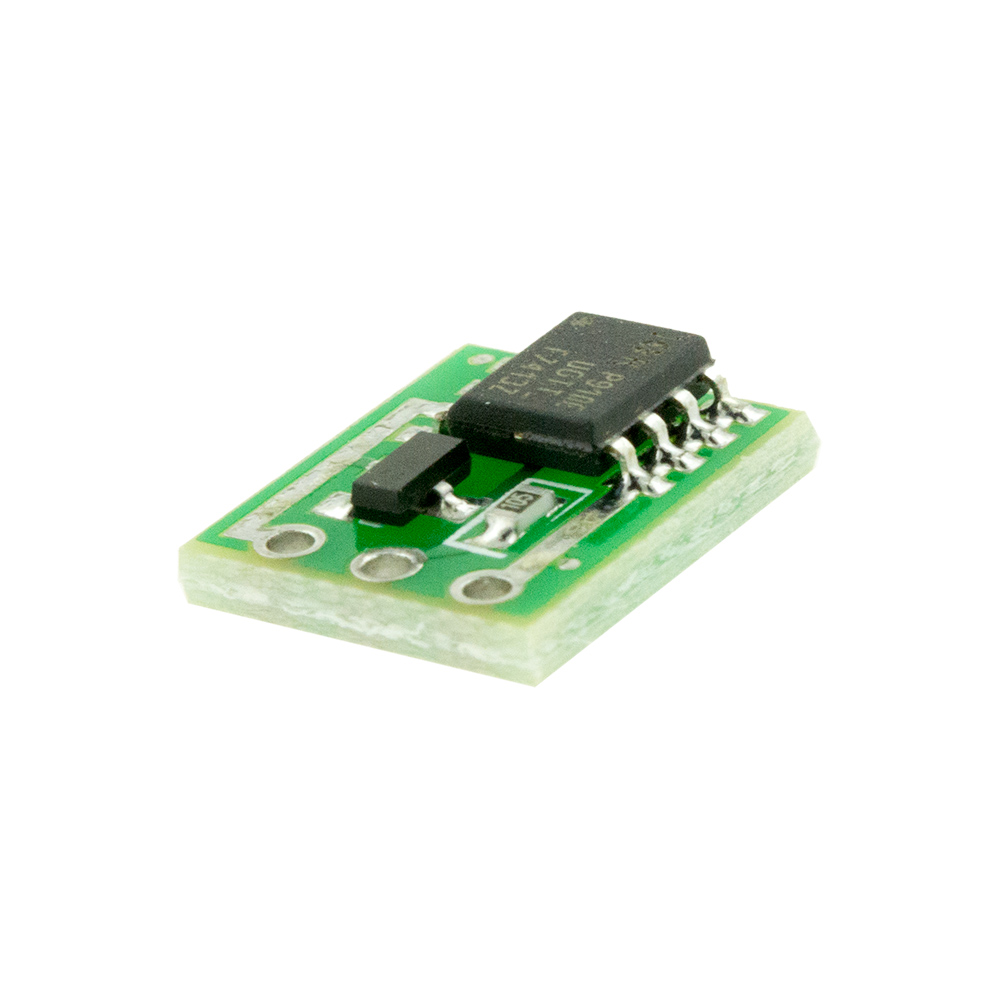

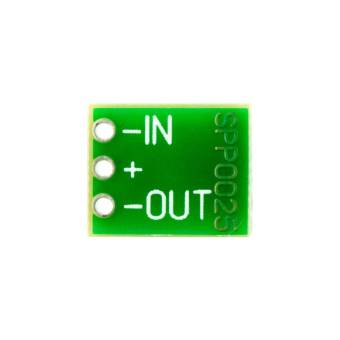

      SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А

      • SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А
      • SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А
      • SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А
      • SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А
      • SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А
      • SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А
      Артикул: 0427

      Напряжение коммутации 3..30 В, коммутируемый ток до 5 А.

      Подробнее
      Поделиться
      Нет в наличии
      132 руб.
      Подписаться
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 91.10 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Знакомая ситуация: подключаешь устройство к источнику питания, а из него идет дымок, причина - в спешке были перепутаны провода. Особенно обидно, когда это было не дешевое устройство - эхолот, ноутбук и т.д. Избежать таких ситуаций поможет SPP0025. Контроллер предназначен для защиты нагрузки от переполюсовки питающего напряжения.

        Контроллер имеет миниатюрные размеры, что позволяет встроить его почти в любое устройство. Контроллер имеет низкое сопротивление открытого канала, равное 0,015 Ом (при 12 В), соответственно при токе 5 А, напряжение падения на открытом канале контроллера всего 0,075 В, а выделение тепла 0,375 Вт. К примеру, если использовать для защиты от переполюсовки диод Шоттки, то при 5 А падение напряжение будет более 0,5 В, а выделение тепла более 2,5 Вт! При токе потребляемом нагрузкой более 2 А, для диода потребуется еще и радиатор. Особенно оправдано применение данного контроллера, для автономных применений и в походных условиях, где каждый Вт электричества на счету. А при нагрузках более 3 А, применение контроллера еще и экономически оправдано, т.к. 3 А Шоттки и радиатор сопоставим со стоимостью контроллера.

        Технические характеристики

        Параметр Значение
        Напряжение коммутации 3..30 В
        Коммутируемый продолжительный ток
        при питании 5..30 В, -40..70° С 5 А
        при питании 3..5 В, -40..70° С 3 А
        при питании менее 3 В, -40..70° С 0,2 А
        Коммутируемый кратковременный ток при питании 5..30 В 10 А
        Сопротивление открытого канала при питании
        3 В 0,035 Ом
        4 В 0,02 Ом
        10 В 0,015 Ом
        Падение напряжения на открытом канале при питании 12В, 1А 0,015 В
        Диапазон рабочих температур -40..85° С
        Размеры модуля 11,5 х 9,5 х 3,3 мм
        Вес модуля 0,4 г

        Схема включения

        Схема включения SPP0025

        Структурная схема контроллера, встроенного в нагрузку

        Структурная схема контроллера, встроенного в нагрузку

        Габаритные размеры

        Габаритные размеры SPP0025

      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А 0427 SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А
      RUB 132 RUB
      Знакомая ситуация: подключаешь устройство к источнику питания, а из него идет дымок, причина - в спешке были перепутаны провода. Особенно обидно, когда это было не дешевое устройство - эхолот, ноутбук и т.д. Избежать таких ситуаций поможет SPP0025. Контроллер предназначен для защиты нагрузки от переполюсовки питающего напряжения. Контроллер имеет миниатюрные размеры, что позволяет встроить его почти в любое устройство. Контроллер имеет низкое сопротивление открытого канала, равное 0,015 Ом (при 12 В), соответственно при токе 5 А, напряжение падения на открытом канале контроллера всего 0,075 В, а выделение тепла 0,375 Вт. К примеру, если использовать для защиты от переполюсовки диод Шоттки, то при 5 А падение напряжение будет более 0,5 В, а выделение тепла более 2,5 Вт! При токе потребляемом нагрузкой более 2 А, для диода потребуется еще и радиатор. Особенно оправдано применение данного контроллера, для автономных применений и в походных условиях, где каждый Вт электричества на счету. А при нагрузках более 3 А, применение контроллера еще и экономически оправдано, т.к. 3 А Шоттки и радиатор сопоставим со стоимостью контроллера. Технические характеристики Параметр Значение Напряжение коммутации 3..30 В Коммутируемый продолжительный ток при питании 5..30 В, -40..70° С 5 А при питании 3..5 В, -40..70° С 3 А при питании менее 3 В, -40..70° С 0,2 А Коммутируемый кратковременный ток при питании 5..30 В 10 А Сопротивление открытого канала при питании 3 В 0,035 Ом 4 В 0,02 Ом 10 В 0,015 Ом Падение напряжения на открытом канале при питании 12В, 1А 0,015 В Диапазон рабочих температур -40..85° С Размеры модуля 11,5 х 9,5 х 3,3 мм Вес модуля 0,4 г Схема включения Структурная схема контроллера, встроенного в нагрузку Габаритные размеры
      Денис 24 февраля 2016 20:23
      Можно ли этим устройством защитить зарядное для АКБ от переплюсовки аккумулятора?
