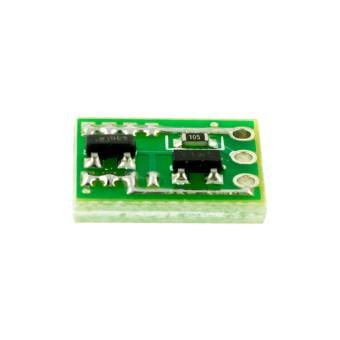

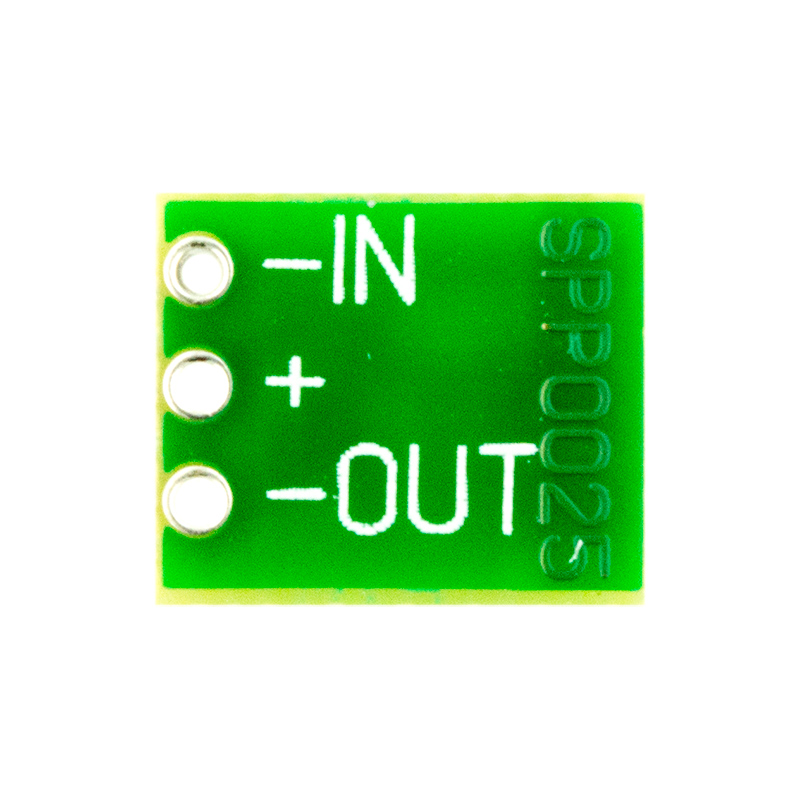

SPP0025-25V-3A - Контроллер защиты от переполюсовки, 25 В, 3 А

RUB 108.2 RUB

Знакомая ситуация: подключаешь устройство к источнику питания, а из него идет дымок, причина - в спешке были перепутаны провода. Особенно обидно, когда это было не дешевое устройство - эхолот, ноутбук и т.д. Избежать таких ситуаций поможет SPP0025. Контроллер предназначен для защиты нагрузки от переполюсовки питающего напряжения. Контроллер имеет миниатюрные размеры, что позволяет встроить его почти в любое устройство. Контроллер имеет низкое сопротивление открытого канала, равное 0,03 Ом (при 12 В), соответственно при токе 3 А, напряжение падения на открытом канале контроллера всего 0,09 В, а выделение тепла 0,27 Вт. К примеру, если использовать для защиты от переполюсовки диод Шоттки, то при 3 А падение напряжение будет более 0,5 В, а выделение тепла более 1,5 Вт! При токе потребляемом нагрузкой более 2 А, для диода потребуется еще и радиатор. Особенно оправдано применение данного контроллера, для автономных применений и в походных условиях, где каждый Вт электричества на счету. А при нагрузках более 3 А, применение контроллера еще и экономически оправдано, т.к. 3 А Шоттки и радиатор сопоставим со стоимостью контроллера. Технические характеристики Параметр Значение Напряжение коммутации 4..25 В Максимальный коммутируемый продолжительный ток при питании 6..25 В, -40..70° С 3 А при питании 4..6 В, -40..70° С 2 А при питании менее 3 В, -40..70° С 0,2 А Максимальный коммутируемый кратковременный ток при питании 6..25 В 5 А Сопротивление открытого канала при питании 4 В 0,05 Ом 5 В 0,04 Ом 10 В 0,03 Ом Падение напряжения на открытом канале при питании 12 В, 1 А 0,03 В Диапазон рабочих температур -40..85° С Размеры модуля 11,5 х 9,5 х 3,3 мм Вес модуля 0,4 г Схема включения Структурная схема контроллера, встроенного в нагрузку Габаритные размеры
