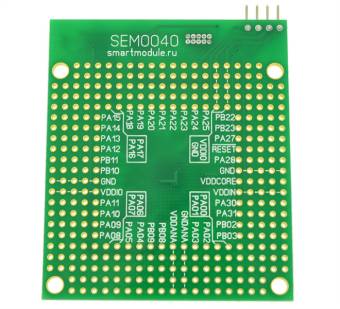

SEM0040-SAMD20G15 - отладочная плата Evolution light SAM с контроллером Atmel SAMD20G15

RUB 299

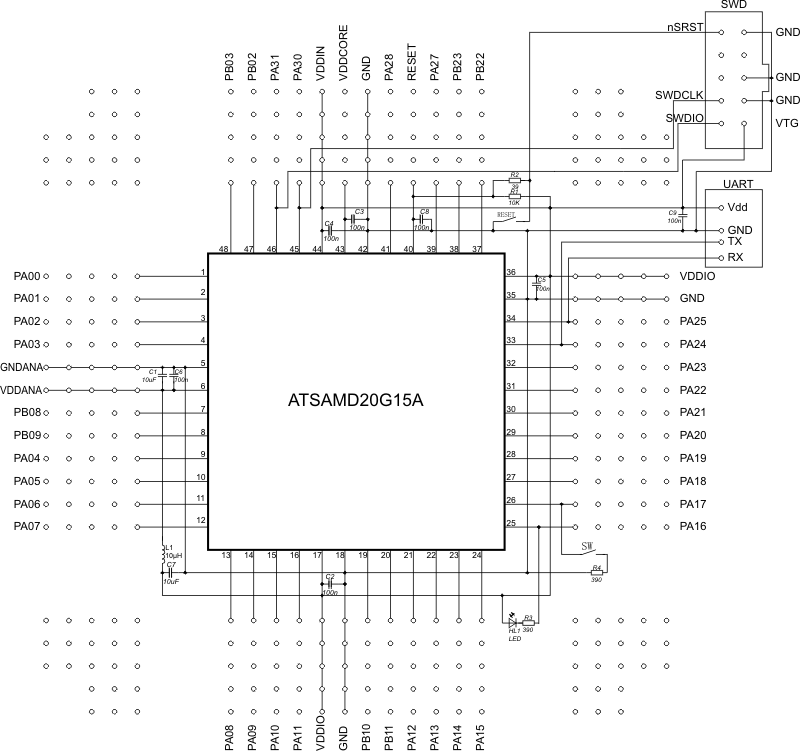

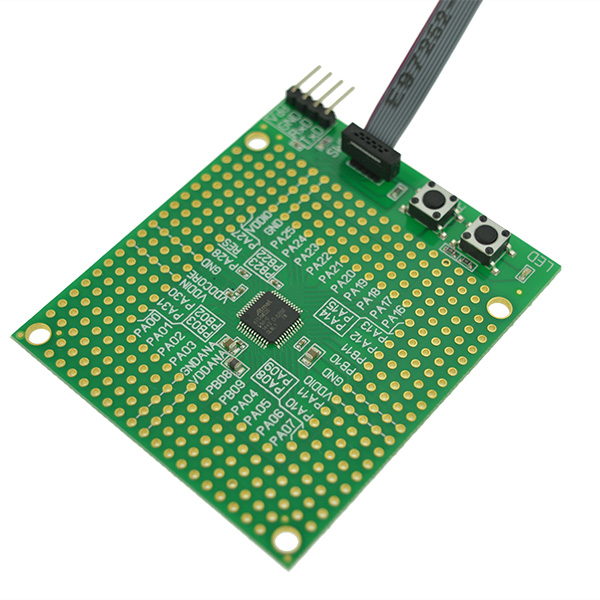

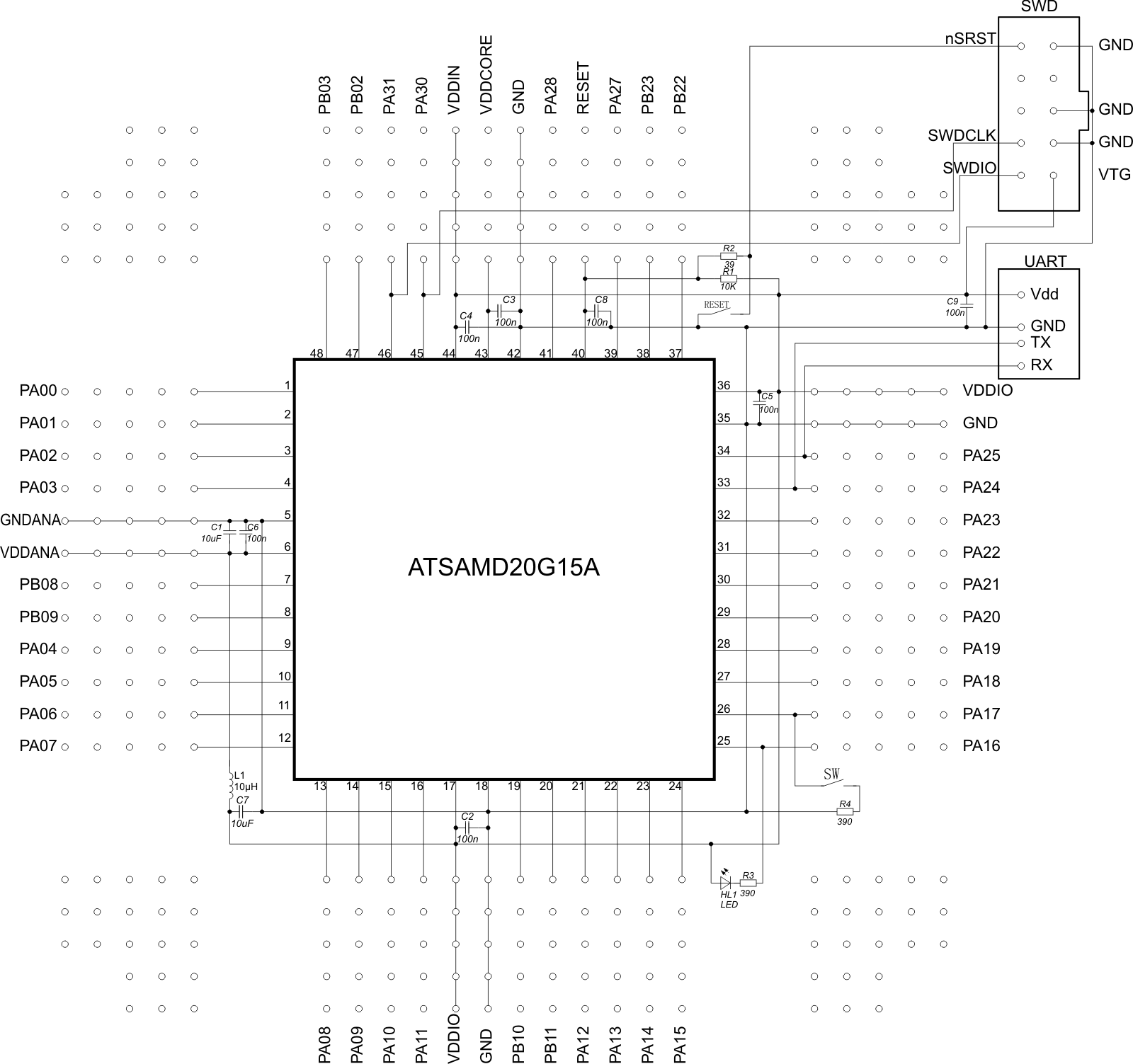

Модуль Evolution light SAM на базе микроконтроллера Atmel SAMD20G15 ATSAMD20G15 – ARM Cortex-M0+ 32-bit – CPU running up to 48MHz – Single-cycle hardware multiplyer – 32Kbytes Flash – 4Kbytes SRAM Низкое энергопотребление Низкое напряжение питания 32-разрядный Высокая производительность Большой объём Flash и SRAM Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое Вы сможете получить, развив модуль до нужного Вам. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессиональным разработчикам в серийных устройствах. Модули из серии SEM0040 (кодовое название "Evolution light SAM") содержат контроллер, макетное поле из контактных металлизированных точек с отверстиями диаметром 0,9 мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу. Каждый вывод контроллера выведен на соответствующую точку в центре макетного поля, и промаркирован. Линия питания аналоговой части контроллера VDDANA запитана через помехоподавляющую цепь. Модуль имеет: - Контроллер SAMD20G15 (с бутлоадером UART Based SAM-BA Bootloader). - Контакты SWD (Serial Wire Debug) для программирования/отладки. - Макетное поле из 324 контактных точек. - Кнопку Reset - Кнопку SW - при нажатии которой на вход PA17 подается лог «0». - Светодиод LED - лог «0» на PA16 включает его. - Четыре контакта UART. Программирование и отладка Для программирования и отладки рекомендуется использовать внутрисхемный отладчик-программатор Atmel-ICE со стандартным кабелем "10-pin 50-mil JTAG/SWD". Контроллер поставляется с бутлоадером UART Based SAM-BA Bootloader, позволяющим запрограммировать контроллер через интерфейс UART без использования специальных программаторов. Для подключения модуля к компьютеру потребуется USB-UART преобразователь (рекомендуется SUUC0041). Внимание! Контакт Vdd на модуле SEM0040 должен подключаться к 3,3 В, но не 5 В. Для активации бутлоадера необходимо удерживая кнопку SW подать питание или произвести сброс. Включенный светодиод LED сигнализирует о входе в режим бутлоадера. Программирование пользовательским кодом с использованием бутлоадера производится утилитой SAM-BA. В утилите SAM-BA при запуске надо выбрать COM-порт USB-UART преобразователя, через который подключен модуль SEM0040, из выпадающего списка Select your board выбрать "samd20..."*. Для быстрого выбора нужной платы можно заменить файл dв папке установки утилиты sam-ba tcl_lib\boards.tcl на файл по ссылке, первым в списке будет SEM0040-SAMD20, выбирать нужно его. Бутлоадер располагается во flash-памяти контроллера и занимает область [0x0 - 0x800]. Бутлоадер может быть стерт программатором через интерфейс SWD. Поскольку бутлоадер занимает flash-память, пользовательский код должен начинаться с адреса 0x800 (как это делается в IAR и Atmel Studio изложено в документе AT04189). Полное описание бутлоадера изложено в документе Atmel APPLICATION NOTE AT04189: UART Based SAM-BA Bootloader for SAM D20. *Поведение утилиты зависит от версии и может отличаться от данного описания Технические характеристики Параметр Значение Контроллер ATSAMD20G15 Напряжение питания 1,62..3,63 В Максимальная тактовая частота  48 МГц Температура эксплуатации от -40°C до 85°C Производительность 2.14 Coremark/MHz Флеш память программ 32 Кбайт Оперативная память 4 Кбайт Минимальное энергопотребление в активном режиме 70 мкА/МГц Вес 12 г Размеры 57,5 x 67,5 x 7 мм Внимание: Модуль не имеет защиты от переполюсовки! Модуль не имеет встроенного стабилизатора напряжения! Во избежание повреждения программатора и программируемого модуля, сначала необходимо подключить программатор к модулю, после этого подключить программатор к USB. Свойства контроллеров Atmel SAM D20 Контроллер ARM Cortex-M0+ CPU с частотой до 48 МГц Аппаратный умножитель за один такт Система Power-on reset (POR) and brown-out detection (BOD) Internal and external clock options with 48MHz Digital Frequency Locked Loop (DFLL48M) Контроллер внешних прерываний (EIC) 16 внешних прерываний Одно немаскируемое прерывание Двухконтактный интерфейс Serial Wire Debug (SWD) программирования, отладки и тестирования Низкое энергопотребление Спящие режимы Idle и Standby Периферийные устройства SleepWalking™ (позволяет ЦП оставаться в спящем режиме при возникновении важных событий) Периферийные устройства 8-канальная событийная система До восьми 16-битных Таймеров-Счетчиков (TC), конфигурируемые в одном из режимов: Один 16-битный TC с каналами сравнение/захвата Один 8-битный TC с каналами сравнения/захвата Один 32-bit TC с каналами сравнения/захвата, используя два TC 32-битный счетчик реального времени (RTC) с функцией времени/календаря Сторожевой таймер (WDT) Генератор CRC-32 До шести последовательных интерфейсов (SERCOM), каждый настраивается в качестве: USART в режиме full-duplex или single-wire half-duplex I2C до 400 КГц SPI Один 12-битный АЦП (ADC) до 20 каналов, 350ksps Симметричные и несимметричные каналы Каскад усиления от 1/2 до 16 Автоматическая компенсация смещения и ошибки усиления Аппаратные передискретизация и децимация для 13-, 14-, 15- или 16-битного разрешения 10-битный ЦАП (DAC), 350ksps Два аналоговых компаратора с функцией окно сравнения (window compare) Peripheral Touch Controller (PTC) 256-Channel capacitive touch and proximity sensing Габаритные размеры Схема (кликнуть для увеличения) Ссылки по теме: Документация к контроллерам Atmel SAM D20 (Англ., 9Мб) APPLICATION NOTE AT04189: UART Based SAM-BA Bootloa Проект led_flash_demo из видео "Программируем контроллер ARM за 5 минут"
