      -SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU

      SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU

      • SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU
      • SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU
      • SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU
      • SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU
      • SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU
      • SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU
      Артикул: 0343

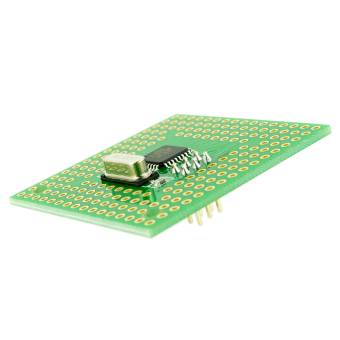

      Отладочная плата Evolution light на базе микроконтроллера ATmega328P-AU

      Подробнее
      Поделиться
      Нет в наличии
      529.70 руб.
      Подписаться
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • Модуль Evolution light на базе микроконтроллера ATmega328P-AU.

        ATmega328P-AU
        – Up to 20 MIPS Throughput at 20 MHz
        – On-chip 2-cycle Multiplier
        – 32K Bytes of In-System Self-Programmable Flash progam memory
        – 1K Bytes EEPROM
        – 2K Bytes Internal SRAM


        Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое Вы сможете получить, развив модуль до нужного Вам. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессиональным разработчикам в серийных устройствах. Модули из серии SEM0010 (кодовое название "Evolution light") содержат контроллер, кварцевый резонатор 16Mhz + 2 конденсатора 18pF, макетное поле из контактных металлизированных точек диаметром 0,9мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу. При необходимости, часть макетного поля может быть легко удалена пассатижами или ножницами по металлу. Установленный контроллер, в отличие от его модификации в DIP-корпусе, имеет дополнительный вход ADC7. На плате модуля SEM0010, в отличие от серии SEM0007, не установлен интегральный стабилизатор напряжения, что позволяет использовать модуль в схемах с напряжениями менее 5В, а также схемах с использованием LDO-стабилизатора и схемах с питанием от батареек, и микропотреблением. Каждый вывод контроллера выведен на соответствующую точку в центре макетного поля, и пронумерован от 1 до 32 соответственно номеру вывода контроллера в TQFP-корпусе.

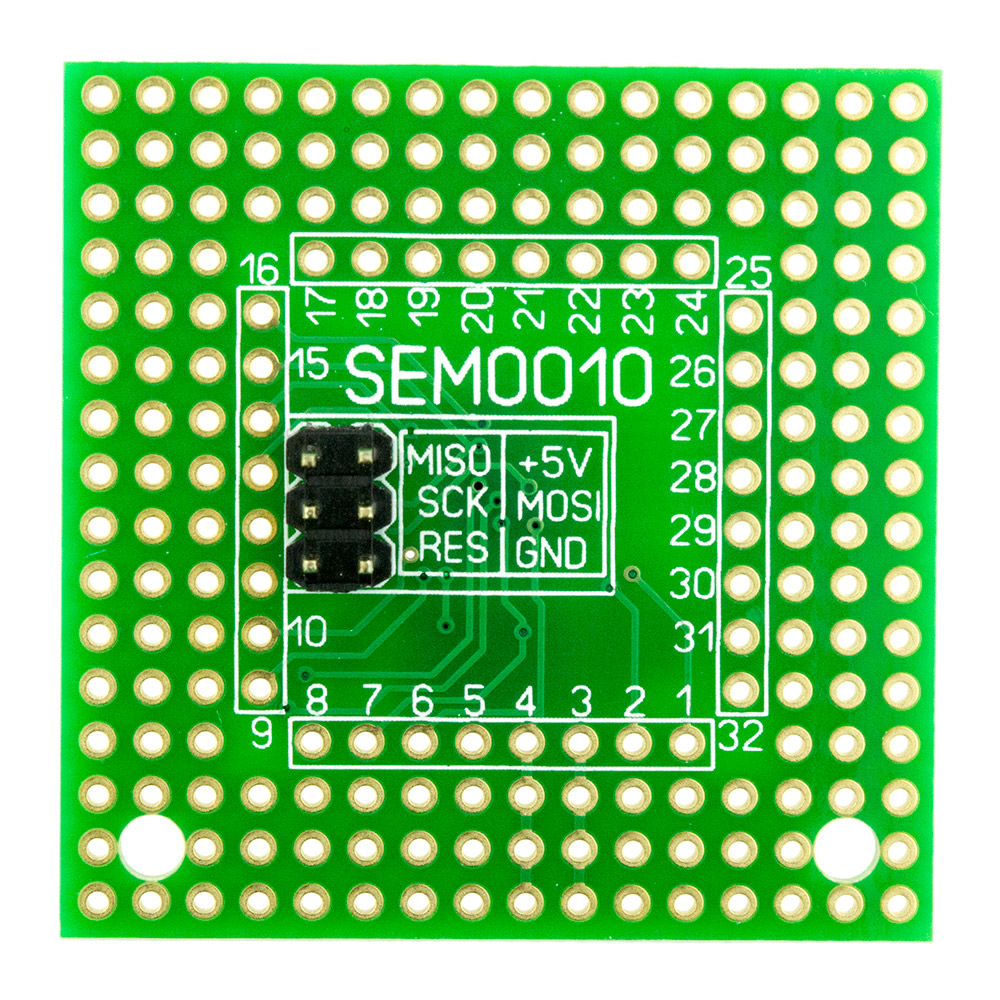

        Макетное поле SEM0010M-328A состоит из 184 контактных точек.

        Параметр Значение
        Напряжение питания 1,8..5,5V
        Максимальная тактовая частота при напряжении питания
        • 1,8..5,5V
         0..20MHz
        Температурный диапазон от -40°C до 85°C
        Производительность  20MIPS при 20MHz
        Флеш память программ  32Kbytes
        Энергонезависимая память данных 1Kytes
        Оперативная память 2Kbytes
        Ток потребления в активном режиме при 1MHz, 1.8V, 25С 0,2mA

        Внимание: Модуль не имеет защиты от переполюсовки! Модуль не имеет встроенного стабилизатора напряжения! Нумерация выводов на плате модуля соответствует нумерации выводов контроллера в TQFP-корпусе!

        Габаритные размеры
        Габаритные размеры

        Схема

        Схема SEM0010M-328PA

        Ссылки по теме:

        • Описание (35Мб)
        • Статья Evolution - начало. (Первые шаги в освоении программирования микроконтроллеров.)
      • Серия Evolution light
        Контроллер ATmega328P-AU
      SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU 0343 SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU SEM0010M-328P - отладочная плата Evolution light на ATmega328P-AU
      RUB 529.7
      Серия
      Evolution light
      Контроллер
      ATmega328P-AU
      Модуль Evolution light на базе микроконтроллера ATmega328P-AU. ATmega328P-AU – Up to 20 MIPS Throughput at 20 MHz – On-chip 2-cycle Multiplier – 32K Bytes of In-System Self-Programmable Flash progam memory – 1K Bytes EEPROM – 2K Bytes Internal SRAM Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое Вы сможете получить, развив модуль до нужного Вам. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессиональным разработчикам в серийных устройствах. Модули из серии SEM0010 (кодовое название "Evolution light") содержат контроллер, кварцевый резонатор 16Mhz + 2 конденсатора 18pF, макетное поле из контактных металлизированных точек диаметром 0,9мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу. При необходимости, часть макетного поля может быть легко удалена пассатижами или ножницами по металлу. Установленный контроллер, в отличие от его модификации в DIP-корпусе, имеет дополнительный вход ADC7. На плате модуля SEM0010, в отличие от серии SEM0007, не установлен интегральный стабилизатор напряжения, что позволяет использовать модуль в схемах с напряжениями менее 5В, а также схемах с использованием LDO-стабилизатора и схемах с питанием от батареек, и микропотреблением. Каждый вывод контроллера выведен на соответствующую точку в центре макетного поля, и пронумерован от 1 до 32 соответственно номеру вывода контроллера в TQFP-корпусе. Макетное поле SEM0010M-328A состоит из 184 контактных точек. Параметр Значение Напряжение питания 1,8..5,5V Максимальная тактовая частота при напряжении питания   1,8..5,5V  0..20MHz Температурный диапазон от -40°C до 85°C Производительность  20MIPS при 20MHz Флеш память программ  32Kbytes Энергонезависимая память данных 1Kytes Оперативная память 2Kbytes Ток потребления в активном режиме при 1MHz, 1.8V, 25С 0,2mA Внимание: Модуль не имеет защиты от переполюсовки! Модуль не имеет встроенного стабилизатора напряжения! Нумерация выводов на плате модуля соответствует нумерации выводов контроллера в TQFP-корпусе! Габаритные размеры Схема Ссылки по теме: Описание (35Мб) Статья Evolution - начало. (Первые шаги в освоении программирования микроконтроллеров.)
