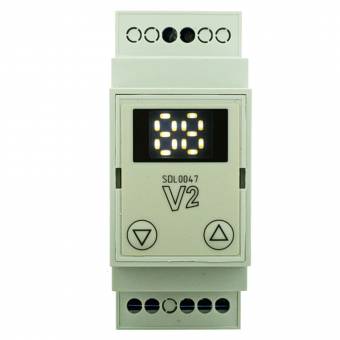

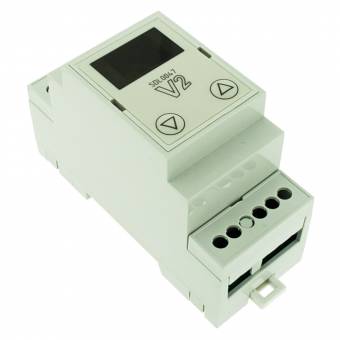

Контроллер дозирующего насоса SDL0047 V2

RUB 2990

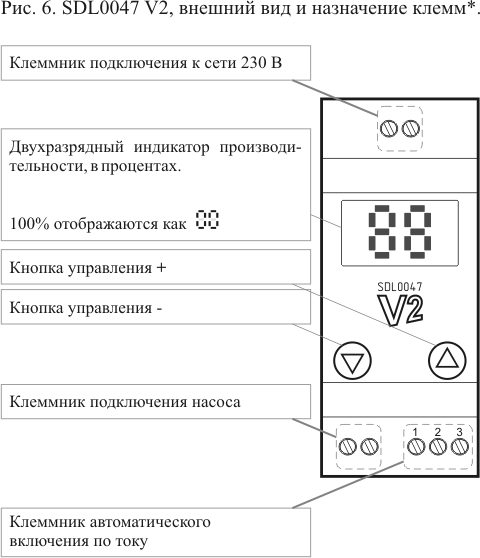

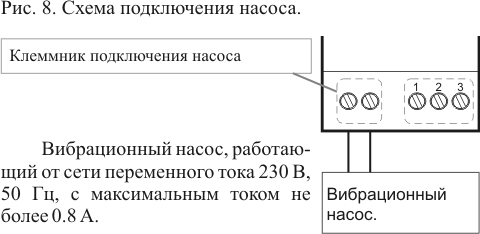

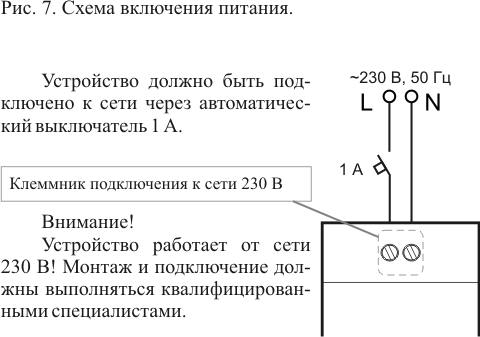

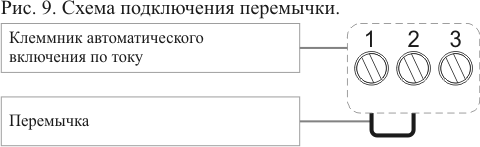

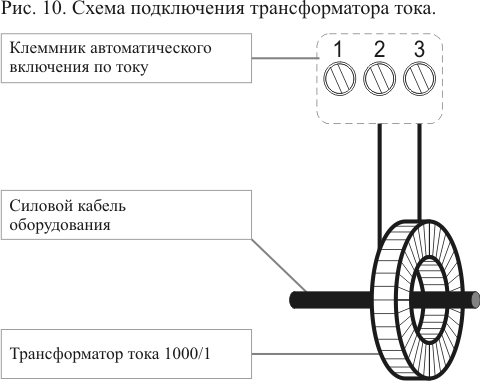

При покупке от 10 шт действуют оптовые цены. За оптовыми поставками обращаться в отдел продаж ООО "Смартмодуль" - sales@smartmodule.ru. Устройство предназначено для управления дозирующим вибрационным насосом, работающим от сети переменного тока частотой 50 Гц, напряжением 220 В и током до 0,8 А (такие как ULKA и подобные). Типовое применение - дозирование моющего средства или воска на автомойке.  Контроллер имеет детектор перехода фазы через ноль, что исключает помехи по электросети и обеспечивает точность дозирования.  Устройство имеет: - двух-разрядный дисплей, отображающий процент производительности насоса; - кнопки управления "+" и "-"; - клеммник, для подключения к сети 220 В; - клеммник, для подключения дозирующего насоса; - клеммник автоматического включения по току. Технические характеристики Параметр Значение Напряжение питания 220 В ± 20%, 50 Гц Максимальный ток насоса 0,8 А Диапазон регулировки производительности 0..100% Шаг регулировки производительности 1% Сохранение настроек да Автоматическое включение по току* да Память последнего установленного значения да Температура эксплуатации -20..+50°C Способ монтажа DIN-рейка Вес 73 г Размеры 90х61х37 мм * Автоматическое включение работает при подключении трансформатора тока. Трансформатор тока в комплект не входит. SDL0047 V2 имеет энергонезависимую память для хранения настроек (производительность, режим). Установленное значение автоматически сохраняется через 5 секунд отсутствия нажатий на кнопки. После отключения от электросети, при следующем включении SDL0047 продолжает работать с сохраненным значением.  Контроллер может работать в двух режимах Р1 и Р2. В режиме Р1 (заводская настройка по умолчанию) включение насоса производится с дискретностью 1/50 секунды. Включения равномерно распределены в интервале 2 секунды, в соответствии с установленным значением производительности. Шаг регулировки производительности 1%. Диапазон регулирования от 0 до 100%. В режиме Р2 шаг регулировки 2%, включение импульсами с периодом 1 с (как в первой версии SDL0047) Для смены режима работы необходимо установить производительность 0, затем, удерживая кнопку “-” одновременно нажать и удерживать кнопку “+”. На дисплее отобразится режим работы Р1 или Р2. Выбранный режим работы сохраняется в энергонезависимой памяти контроллера. Использование режима Р1 обеспечивает более равномерный поток дозируемой жидкости. PS: Поток дозируемой жидкости в режиме P2 может незначительно отличаться от режима Р1, при одинаковой установленной производительности. Для улучшения потребительских свойств, производитель может вносить изменения в изделие. Внешний вид может отличаться от представленных рисунков. Контроллер SDL0047 V2 формирует выходное напряжения для вибрационного насоса, когда контроллер подключен к сетевому напряжению (как в SDL0047 первой версии) и замкнуты контакты 1 и 2 клеммника автоматического включения по току. По умолчанию для этого установлена перемычка между контактами 1 и 2. Путем замыкания / размыкания цепи между контактами 1 и 2 можно включать / выключать дозирование (например, используя реле протока). Автоматическое включение по току Контроллер SDL0047 V2 можно использовать в режиме автоматического включения по току. Для этого в клеммнике автоматического включения по току необходимо убрать перемычку между контактами 1 и 2, а к контактам 2 и 3 подключить трансформатор тока. В отверстие трансформатора тока нужно провести один из силовых проводов оборудования. Контроллер определяет когда по этому проводу протекает ток и формирует напряжение для вибрационного насоса. При таком включении контроллер дозирует жидкость только во время работы оборудования, для которого происходит дозирование (например, мойка высокого давления). Рекомендуемый трансформатор тока: 1000/1. Чувствительность входа автоматического включения по току, при использовании трансформатора тока с коэффициентом 1000/1, составляет 2 А в кабеле силового оборудования. Внимание! Все клеммники контроллера имеют гальваническую связь с электросетью. Устройство работает от сети 220 В! Монтаж и подключение должно выполняться квалифицированными специалистами. Устройство должно быть подключено к сети через автоматический выключатель 1 А. Не прикладывайте чрезмерное усилие при завинчивании винтов клеммы — это может привести к повреждению контроллера!
