SVAL0013PN-100V-E50A - цифровой вольтметр + амперметр постоянного тока

RUB 1567

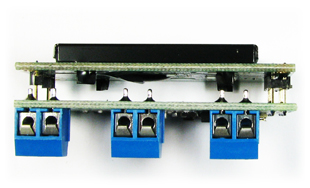

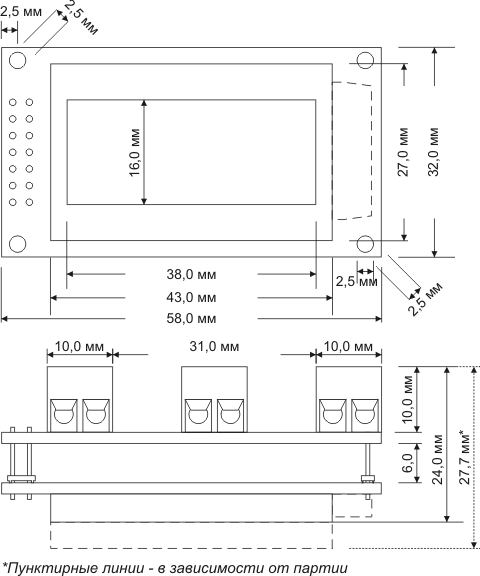

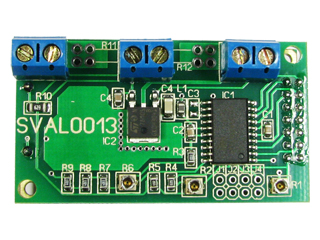

Технические характеристики Параметр Значение Внешний шунт (в комплект не входит) 50 А, 75 мВ Напряжение питания (фильтрованное) +6..+35V Потребляемый ток 0,007А Диапазон измеряемых напряжений 0...+99.9V Диапазон измеряемых токов -50,0..+50,0А Дискретность измерения напряжения 0,1V Дискретность измерения тока 0,1А Погрешность измерения напряжения 1% Погрешность измерения тока 2% Дисплей / подсветка Позитив / без подсветки Температура эксплуатации модуля -20..+70°С Описание Модуль предназначен для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. Устройство имеет три клеммника под отвертку, по два контакта каждый. Прибор питается от источника питания напряжением от 6 до 35 В. Назначение выводов: 1 - плюс питания модуля 2 - минус питания модуля 3 - не используется 4 - вх. вольтметра 5 - минусовой вход шунта 6 - плюсовой вход шунта Для правильных показаний тока, 2 и 5 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта. В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера. При превышении напряжения более 99.9 В на дисплее отображается ERR V. При превышении тока более 50.0 А на дисплее отображается ERR A При использовании в схемах где присутствует ВЧ составляющая, импульсные токи или сильные помехи, показания модуля могут быть неустойчивыми ("прыгать").  Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Внимание! Для корректной работы модуля необходим внешний шунт на 50 А, 75 мВ, который в комплект не входит. Включение нагрузки к модулю без шунта выведет модуль из строя. Подключение шунта к  модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль! Включение шунта в разрыв плюса выведет модуль из строя. При подключении соблюдайте полярность! Измеряемый ток не должен превышать значения 50 А.   Простая схема включения  Схема включения ампервольтметра с регулируемым стабилизатором напряжения Схема включения с питанием от отдельного источника Габаритные размеры
