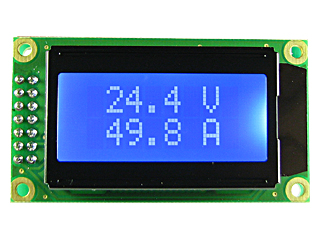

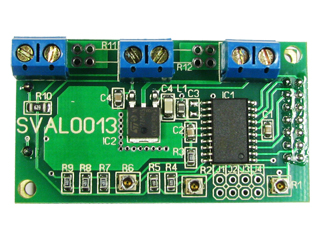

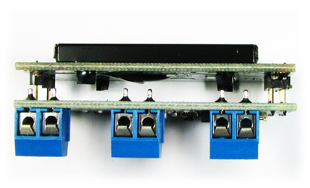

      -SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока

      SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока

      • SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока
      • SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока
      • SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока
      • SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока
      • SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока
      • SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока
      • SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока
      • SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока
      • SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока
      Артикул: 0358

      До 100В, до 50А, белая подсветка, негатив.

      Подробнее
      Поделиться
      Со склада (60)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      988 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • Встраиваемый цифровой вольтметр + амперметр постоянного тока.

        Технические характеристики

        Параметр Значение
        Внешний шунт (в комплект не входит) 50А, 75мВ
        Напряжение питания (фильтрованное) +6..+35V
        Потребляемый ток 0,03А
        Диапазон измеряемых напряжений 0...+99.9V
        Диапазон измеряемых токов -50,0..+50,0А
        Дискретность измерения напряжения 0,1V
        Дискретность измерения тока 0,1А
        Погрешность измерения напряжения 1%
        Погрешность измерения тока 2%
        Дисплей / подсветка Негатив / белая
        Температура эксплуатации модуля -20..+70°С

        Расшифровка наименования SVAL0013

        Описание

        Модуль предназначен для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

        Устройство имеет три клемника под отвертку, по два контакта каждый.

        Прибор питается от источника питания напряжением от 6 до 35В.

        Назначение выводов:

        1 - плюс питания модуля

        2 - минус питания модуля

        3 - не используется

        4 - вх. вольтметра

        5 - минусовой вход шунта

        6 - плюсовой вход шунта

        Для правильных показаний тока, 2 и 5 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.

        В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.

        При превышении напряжения более 99.9В на дисплее отображается ERR V. При превышении тока более 50.0А на дисплее отображается ERR A

        При использовании в схемах где присутствует ВЧ составляющая, импульсные токи или сильные помехи, показания модуля могут быть неустойчивыми ("прыгать").

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Внимание!
        Для корректной работы модуля необходим внешний шунт на 50А, 75мВ, который в комплект не входит. Включение нагрузки к модулю без шунта выведет модуль из строя. Подключение шунта к  модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль! Включение шунта в разрыв плюса выведет модуль из строя.
        При подключении соблюдайте полярность!
        Измеряемый ток не должен превышать значения 50А.

        Простая схема включения

        Простое подключение ампервольтметра

         Схема включения ампервольтметра с регулируемым стабилизатором напряжения

        Подключение ампервольтметра со стабилизатором

        Схема включения с питанием от отдельного источника

        Схема включения с питанием от отдельного источника

        Габаритные размеры

        Габаритные размеры ампервольтметра

        Модуль SVAL0013NW-100V-I10A, установленный в корпус с лицевой панелью FS60x34B-38x16
        Модуль SVAL0013NW-100V-I10A, установленный в корпус с лицевой панелью FS60x34WS-38x16
      • Диапазон измеряемого тока До 50 А
        Индикатор LCD, белая подсветка, негатив
        Диапазон измеряемого напряжения До 100 В
      SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока 0358 SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока SVAL0013NW-100V-E50A - цифровой вольтметр + амперметр постоянного тока
      RUB 988
      Диапазон измеряемого тока
      До 50 А
      Индикатор
      LCD, белая подсветка, негатив
      Диапазон измеряемого напряжения
      До 100 В
      Встраиваемый цифровой вольтметр + амперметр постоянного тока. Технические характеристики Параметр Значение Внешний шунт (в комплект не входит) 50А, 75мВ Напряжение питания (фильтрованное) +6..+35V Потребляемый ток 0,03А Диапазон измеряемых напряжений 0...+99.9V Диапазон измеряемых токов -50,0..+50,0А Дискретность измерения напряжения 0,1V Дискретность измерения тока 0,1А Погрешность измерения напряжения 1% Погрешность измерения тока 2% Дисплей / подсветка Негатив / белая Температура эксплуатации модуля -20..+70°С Описание Модуль предназначен для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. Устройство имеет три клемника под отвертку, по два контакта каждый. Прибор питается от источника питания напряжением от 6 до 35В. Назначение выводов: 1 - плюс питания модуля 2 - минус питания модуля 3 - не используется 4 - вх. вольтметра 5 - минусовой вход шунта 6 - плюсовой вход шунта Для правильных показаний тока, 2 и 5 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта. В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера. При превышении напряжения более 99.9В на дисплее отображается ERR V. При превышении тока более 50.0А на дисплее отображается ERR A При использовании в схемах где присутствует ВЧ составляющая, импульсные токи или сильные помехи, показания модуля могут быть неустойчивыми ("прыгать").  Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Внимание! Для корректной работы модуля необходим внешний шунт на 50А, 75мВ, который в комплект не входит. Включение нагрузки к модулю без шунта выведет модуль из строя. Подключение шунта к  модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль! Включение шунта в разрыв плюса выведет модуль из строя. При подключении соблюдайте полярность! Измеряемый ток не должен превышать значения 50А. Простая схема включения  Схема включения ампервольтметра с регулируемым стабилизатором напряжения Схема включения с питанием от отдельного источника Габаритные размеры Модуль SVAL0013NW-100V-I10A, установленный в корпус с лицевой панелью FS60x34B-38x16 Модуль SVAL0013NW-100V-I10A, установленный в корпус с лицевой панелью FS60x34WS-38x16
      Страницы: 1 2 3 4 След.
      Валентин 29.07.2016 09:35:28
      как запитать амперметр от отдельного источника питания т.к  рабочее напряжение нагрузки до 5В?
      ekits_support 03.08.2016 14:02:46
      Схема включения добавлена в описании товара.
      ekits_support 09.12.2014 11:48:14
      Шунт подключен? Свяжитесь с техподдержкой ekits@mail.ru
      Наиль 08.12.2014 04:51:05
      Добрый день. Подскажите, пожалуйста, в чем может быть причина плавающих значений тока на индикаторе при нулевой нагрузке? То минус выскакивает, то 1,8 то 0,8 ампера. Если прикоснуться пальцем к плюсу или минусу питания, то показания амперметра более-менее стабилизируются на 0,8 амперах. Подключаю по первой схеме подключения. Напряжение питания 12 вольт. Буду рад помощи. Спасибо.
      ekits_support 04.11.2014 15:04:43
      Выводы подписаны на обратной стороне платы. Шунт на плюсовую шину устанавливать нельзя.
      валерий 01.11.2014 19:56:45
      Привет не указаны выводы на печатной плате где первый и последующие и как поставить шунт на плюсовую шину
      ekits_support 12.08.2014 10:56:04
      Модуль позволяет измерять напряжение до 100В. Питание должно быть не более 35В. Для снижения питающего напряжения, в простом варианте можно использовать цепь из нескольких мощных стабилитронов.
      Василий 10.08.2014 17:22:05
      Здравствуйте! Хочу приобрести SVAL0013NW-100V-E50A. Объясните как им мерить напряжение более 35в?(Хочу установить на эл.велосипед U акк.=54в I=23a)
      Нагрузкой будет служить контроллер эл.двигателя велосипеда.Вопрос: по схеме получается прибор меряет напряжение и ток собственного источника питания
      6-35в,а куда подключать аккумулятор 54в?? Если бы прибор мог питаться от более высокого напряжения то вопроса бы не было.
      Александр 09.02.2014 19:03:10
      Нет, провалов нет, блок питания FlatPack2 53,5v 2000w.  Именно в момент запуска это происходит, если появились квадратики, то хоть час будет работать БП, так квадратики и будут. Переключил и всё нормально. Питание подается от 53,5в, через два стабилитрона(Д816А) и нагрузочный резистор для 10мА.Примерно 13 вольт на выходе.
      ekits_support 09.02.2014 18:32:51
      Возможно питание не стабильно? есть провалы.
      Страницы: 1 2 3 4 След.

      Чтобы оставить отзыв, нужно авторизоваться. Пожалуйста, войдите с Вашей учетной записью

      Войти

      Задать вопрос
