SAH0012G-50 - Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока
Гарантия - 1 год
Гарантия производителя 1 год с момента приобретения
Калибровка показаний
Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
Гарантированное качество
Гарантированное качество и технические параметры
Немецкое оборудование
Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
Выходной контроль
Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
Визуальный контроль
Визуальный контроль гарантирует отсутствие внешних дефектов
Русская техподдержка
Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- ОЕМ-поставки
-

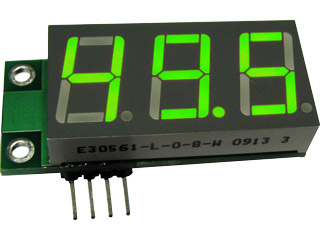

Миниатюрный цифровой встраиваемый амперметр (до 50А) постоянного тока. Зеленый индикатор.

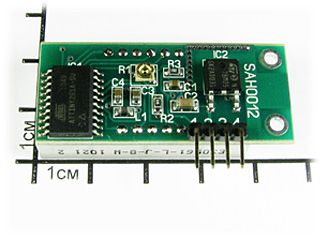

Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 50А номинальным напряжением 75мВ. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05 (это может быть полоска металла, 2х5см).
При превышении измеряемого тока более 50.0А, на дисплее высвечивается 0.0А, при протекании тока в обратной полярности на дисплее отображается 0.0А
Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.
При использовании в схемах где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны.
Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода.Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.
Технические характеристики
Параметр Значение Используемый шунт (в комплект не входит) 50А, 75мВ Напряжение питания (фильтрованное) +6В..+20 (с радиатором до +35В) Потребляемый ток 0,07A..0,09А Диапазон измеряемых токов 0..+50,0А Минимальный измеряемый ток 0,2А Дискретность измерения 0,1А Погрешность измерения 2% Цвет свечения индикатор Зеленый Температура эксплуатации -40..+60°C Высота символов индикатора 14мм Размер модуля 45х19х14мм Вес модуля 12г
Внимание! Модуль необходимо использовать только с шунтом 50 Ампер, 75 мВ!
Переполюсовка питания выведет модуль из строя!
Использование модуля без шунта выведет его из строя!
Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль!Габаритные размеры
Схема включения с использованием одного источника питания для питания модуля и для нагрузки на которой измеряется ток
Схема включения с использованием раздельных источников питания для питания модуля и для нагрузки на которой измеряется ток
Схема включения в разрыв плюсового провода
-
Диапазон измеряемого тока До 50 А Индикатор LED Цвет свечения индикатора Зеленый -
-
Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.
