Все для климат-контроля: терморегуляторы и герметичные датчики температуры
RSS

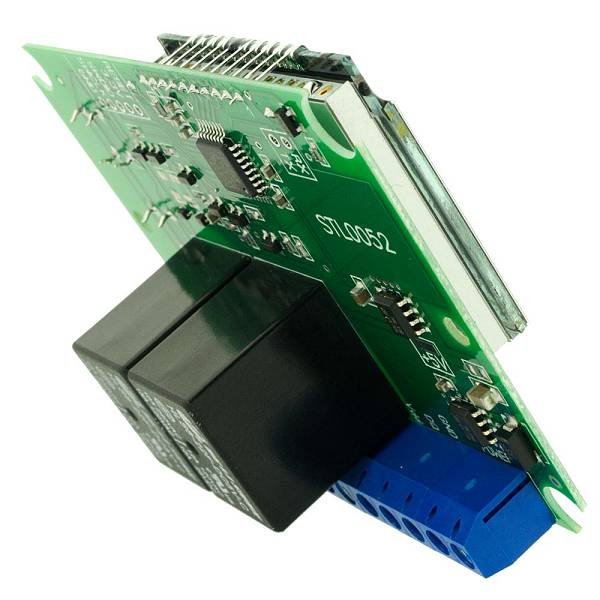

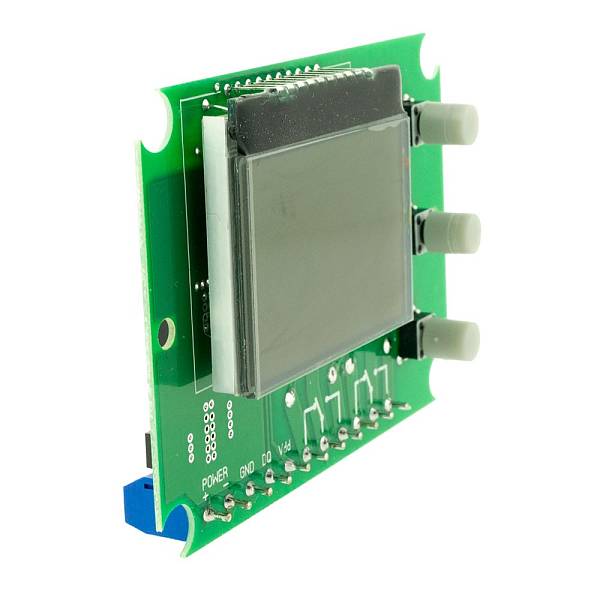

Представляем новый универсальный терморегулятор STL0052 для сборки устройства поддержания заданной температуры (климат-контроля).
Терморегулятор STL0052 обладает целым рядом преимуществ:
- Два реле для подключения нагревателя и/или охладителя;
- Возможно подключение одного или двух датчиков температуры (дисплей автоматически меняет режим отображения в зависимости от количества обнаруженных датчиков при включении);
- Подключение датчиков DS18B20 по двухпроводной или трехпроводной схеме;
- Удобное управление;
- Графический дисплей;
- Русскоязычный интуитивно-понятный интерфейс.

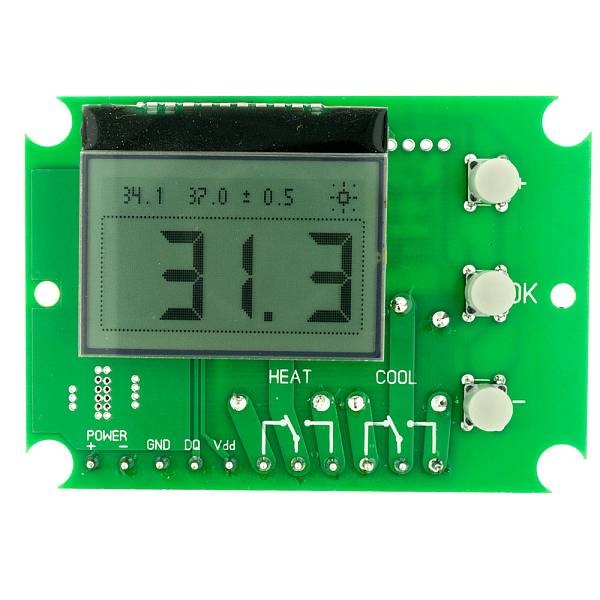

Дисплей терморегулятора STL0052 с одним датчиком.

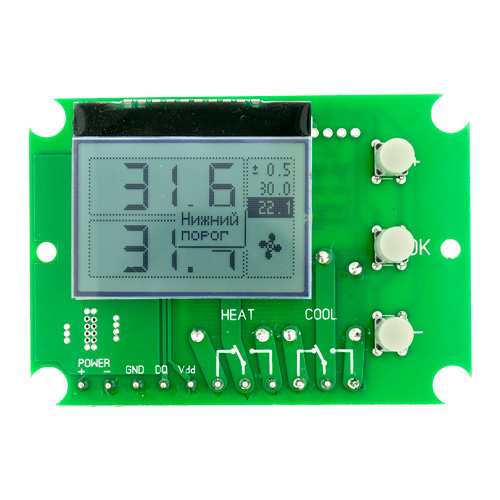

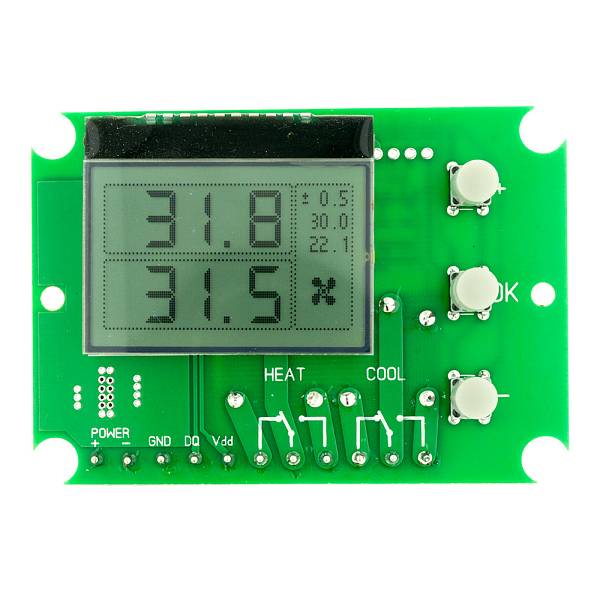

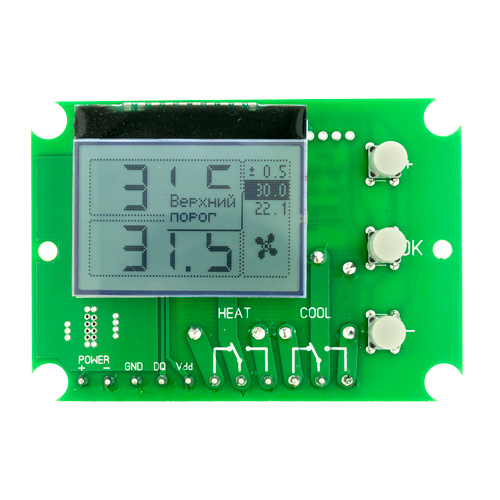

Дисплей терморегулятора STL0052 с двумя датчиками.
Алгоритм работы.

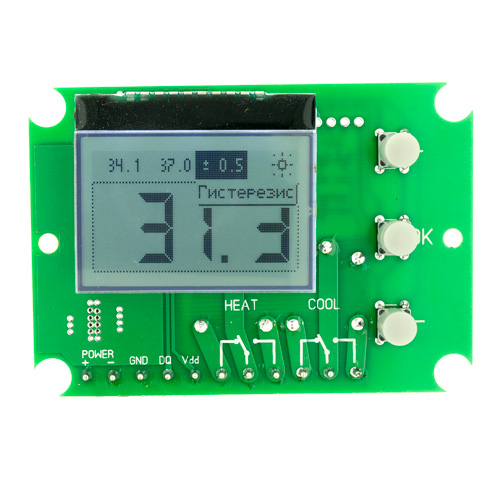

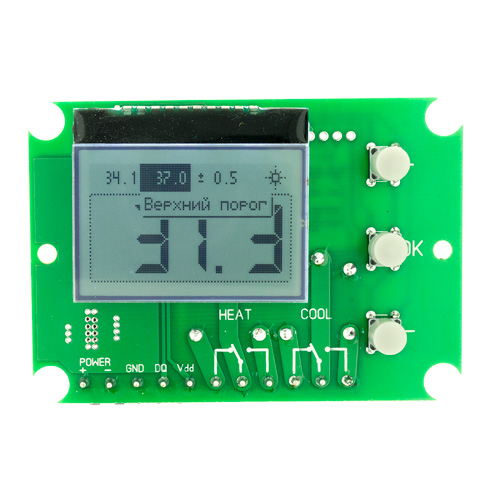

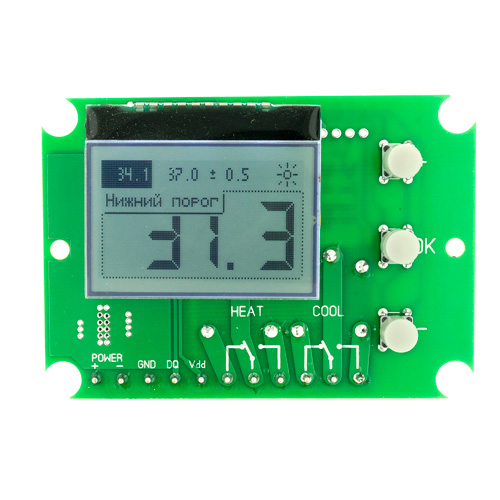

Для поддержания температуры в заданном диапазоне необходимо задать диапазон температур (нижнюю температуру, верхнюю температуру и гистерезис). Параметры устанавливаются при помощи кнопок, на дисплее отображаются подсказки. Настройка терморегулятора проста и интуитивно понятна.
Пример графика включения реле для поддержания температуры в диапазоне 22..26°C с гистерезисом 1°C
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измеряемых температур | -55..+125°C |
| Коммутируемый переменный ток при 240 В | до 10 А |
| Подключение датчиков | 2х или 3х проводное |
| Датчик температуры (в комплект не входит) | DS18B20 |
| Напряжение питания (фильтрованное) | +7..+15 В |
Ознакомиться с полным описанием терморегулятора STL0052 и купить терморегулятор можно по этой ссылке.
Рекомендуем посмотреть наш видеообзор терморегулятора STL0052.
Герметичные датчики температуры DS18B20, IP67
Представляем Вашему вниманию герметичные датчики температуры DS18B20 с защитой IP67, для двухпроводного соединения.
Датчик температуры: DS18B20 (оригинальный, производитель: Maxim Integrated).
Степень защиты: IP67. Датчик помещен в гильзу из нержавеющей стали и залит компаундом. Использован специальный мягкий силиконовый компаунд для защиты электронных изделий в условиях повышенной влажности в интервале температур -60..+200°C, перекрывающем диапазон температуры датчиков DS18B20.
Используемый кабель: Термостойкий кабель SIHF (FG4OG4) 2x0.25, с изоляцией из силиконовой резины, применяется при температурах -50°C до +180°C. Кабель обладает превосходной защитой от УФ-лучей, стойкостью к озону и кислороду, искусственному свету, атмосферным осадкам, а также сохраняют свои свойства при низких температурах.
Датчики протестированы в нашей лаборатории на работу и утечку сопротивления с непрерывным погружением в воду в течение 14 дней и периодическим нагреванием воды до 100°С. Все тестируемые датчики испытания прошли успешно.
Датчики выпускаются с кабелем разных длин: 0.5 метра, 1 метр, 3 метра, 5 метров.
