      Апгрейд STH0014 до STH0057

      Апгрейд STH0014 до STH0057
      4 марта 2020
      Нас спрашивают: "Как заменить термометр STH0014 на индикатор температуры STH0057? Как подключить трехпроводный датчик DS18B20 к индикатору температуры STH0057?".
      Ответы на эти вопросы в этой статье, апгрейд STH0014 до STH0057 - это легко и просто.

      С выходом новых индикаторов температуры STH0057 многие захотели заменить свои термометры STH0014 на индикаторы температуры STH0057 с переключением режима яркости день/ночь. Но в индикаторах температуры STH0057 подключение датчика температуры DS18B20 двухпроводное с паразитным питанием, в связи с этим часто возникает вопрос можно ли заменить STH0014 на STH0057 и оставить датчик DS18B20 от термометра STH0014.

      Отвечаем:  заменить STH0014 на STH0057, оставив датчик DS18B20 от термометра STH0014, можно.

      Сделать это можно в три шага.

      1.Отрезать кабель датчика от термометра STH0014, зачистить концы кабеля и облудить. Отрезать надо при отсутствии питания на термометре STH0014.

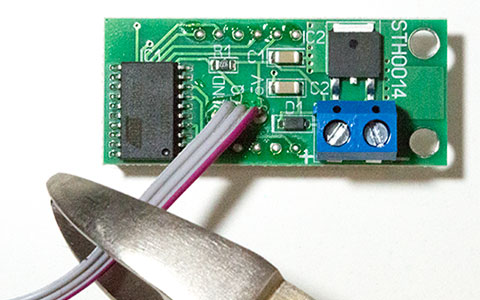

      Откусить кабель датчика DS18B20 от термометра STH0014

      2.Подключить средний провод кабеля к клемме DQ на плате индикатора температуры STH0057, два оставшихся провода подключить к клемме GND на плате индикатора температуры STH0057. Подключения надо проводить при отсутствии питания на индикаторе температуры.

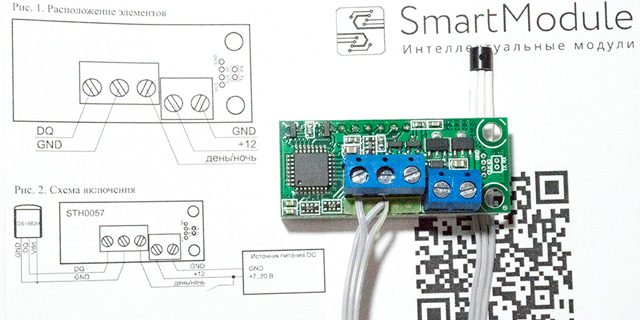

      Подключение датчика DS18B20 к индикатору температуры STH0057

      3.Подключить провод день/ночь через переключатель к клемме день/ночь на плате индикатора температуры STH0057, подать питание на STH0057.

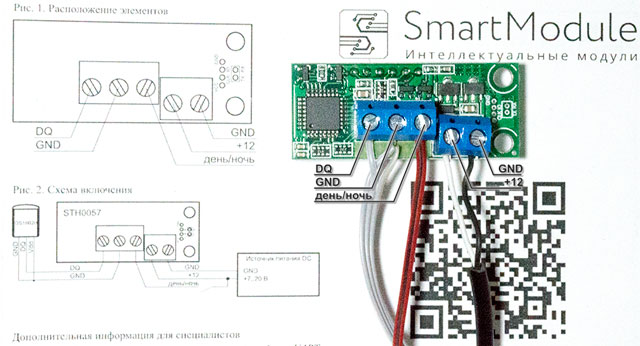

      Подключение к индикатору температуры STH0057


      Как видите, ничего сложного в апгрейде STH0014 до STH0057 нет. Пусть апгрейд пройдет успешно и будет долго радовать вас!

      Присылайте нам ваши отзывы и вопросы, делитесь нашими рецептами с друзьями (кнопка ниже).
